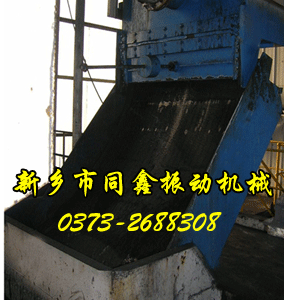

 弧形筛|可翻转弧形筛 |

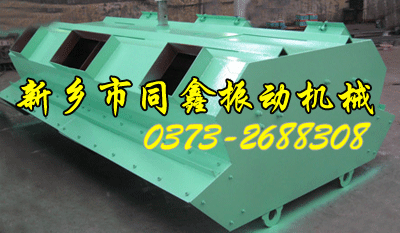

FHS系列可翻转型弧形筛（弧形筛）产品概述：
FHS系列可翻转型弧形筛是煤炭工业中使用的一种细粒级物料脱水，脱介，脱泥的分级设备，主要用于洗煤厂，一般与重介质旋流器配合使用。
FHS系列可翻转型弧形筛（弧形筛）工作原理和结构特点：
该系列可翻转型弧形筛主要由弧形不锈钢筛面和筛框与支座组成。筛框中间位置有中心旋转轴，筛框可以中 心旋转轴旋转180度，筛网不用拆卸调换方向，从而延长筛面的使用寿命。煤浆沿弧形筛面运动，每越过一根筛条时，由于液流与筛条侧面尖角处撞击，在筛条夹角处使颗粒表面水的张力受到破坏，因此就有一部分水和细粒被切割下来成为筛下物。

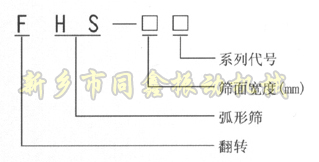

FHS系列可翻转型弧形筛（弧形筛）产品型号说明：
FHS系列可翻转型弧形筛（弧形筛）产品主要技术参数表：
表一：
|
型号 |
筛宽mm |
处理量m3/h |
筛孔mm |
半径mm |
包角(°) |
筛条宽mm |
质量kg |
外型尺寸mm |
|
FHS-0920 I |
920 |
50-110 |
0.4-1.0 |
1016 |
45 |
2.38 |
750 |
1202*1020*3230 |
|
FHS-1220 I |
1220 |
70-145 |
0.4-1.0 |
1016 |
45 |
2.38 |
880 |
1202*1320*3230 |
|
FHS-1520 I |
1520 |
85-180 |
0.4-1.0 |
1016 |
45 |
2.38 |
1090 |
1202*1620*3230 |
|
FHS-1820 I |
1820 |
105-216 |
0.4-1.0 |
1016 |
45 |
2.38 |
1200 |
1202*1920*3230 |
|
FHS-2120 I |
2120 |
122-250 |
0.4-1.0 |
1016 |
45 |
2.38 |
1320 |
1202*2220*3230 |
|
FHS-2420 I |
2420 |
140-285 |
0.4-1.0 |
1016 |
45 |
2.38 |
1450 |
1202*2520*3230 |
|
FHS-3000 I |
3000 |
175-355 |
0.4-1.0 |
1016 |
45 |
2.38 |
1780 |
1202*3100*3230 |
|
FHS-3200 I |
3200 |
190-375 |
0.4-1.0 |
1016 |
45 |
2.38 |
1920 |
1202*3300*3230 |
表二：
|
型号 |
筛宽mm |
处理量m3/h |
筛孔mm |
半径mm |
包角(°) |
筛条宽mm |
质量kg |
外型尺寸mm |
|
FHS-0920 II |
920 |
75-140 |
0.4-1.0 |
1016 |
45 |
2.38 |
850 |
1255*1020*3310 |
|
FHS-1220 II |
1220 |
95-190 |
0.4-1.0 |
1016 |
60 |
2.38 |
1000 |
1255*1320*3310 |
|
FHS-1520 II |
1520 |
119-240 |
0.4-1.0 |
1016 |
60 |
2.38 |
1120 |
1255*1620*3310 |
|
FHS-1820 II |
1820 |
143-288 |
0.4-1.0 |
1016 |
60 |
2.38 |
1300 |
1255*1920*3310 |
|
FHS-2120 II |
2120 |
167-336 |
0.4-1.0 |
1016 |
60 |
2.38 |
1400 |
1255*2220*3310 |
|
FHS-2420 II |
2420 |
191-336 |
0.4-1.0 |
1016 |
60 |
2.38 |
1520 |
1255*2520*3310 |
|
FHS-3000 II |
3000 |
240-430 |
0.4-1.0 |
1016 |
60 |
2.38 |
1900 |
1255*3100*3310 |
|
FHS-3200 II |
3200 |
280-460 |
0.4-1.0 |
1016 |
60 |
2.38 |
2120 |
1255*3300*3310 |
表三：
|
型号 |
筛宽mm |
处理量m3/h |
筛孔mm |
半径mm |
包角(°) |
筛条宽mm |
质量kg |
外型尺寸mm |
|
FHS-0920 III |
920 |
85-180 |
0.4-1.0 |
2032 |
45 |
2.38 |
950 |
1580*1020*3715 |
|
FHS-1220 III |
1220 |
115-240 |
0.4-1.0 |
2032 |
45 |
2.38 |
1120 |
1580*1320*3715 |
|
FHS-1520 III |
1520 |
145-300 |
0.4-1.0 |
2032 |
45 |
2.38 |
1230 |
1580*1620*3715 |
|
FHS-1820 III |
1820 |
175-360 |
0.4-1.0 |
2032 |
45 |
2.38 |
1430 |
1580*1920*3715 |
|
FHS-2120 III |
2120 |
205-420 |
0.4-1.0 |
2032 |
45 |
2.38 |
1530 |
1580*2220*3715 |
|
FHS-2420 III |
2420 |
235-480 |
0.4-1.0 |
2032 |
45 |
2.38 |
1650 |
1580*2520*3715 |
|
FHS-3000 III |
3000 |
295-600 |
0.4-1.0 |
2032 |
45 |
2.38 |
2050 |
1580*3100*3715 |
|
FHS-3200 III |
3200 |
330-650 |
0.4-1.0 |
2032 |
45 |
2.38 |
2240 |
1580*3300*3715 |
表四：
|
型号 |
筛宽mm |
处理量m3/h |
筛孔mm |
半径mm |
包角(°) |
筛条宽mm |
质量kg |
外型尺寸mm |
|
FHS-0920 Ⅷ |
920 |
115-240 |
0.4-1.0 |
2032 |
60 |
2.38 |
1050 |
1810*1020*3905 |
|
FHS-1220 Ⅷ |
1220 |
156-320 |
0.4-1.0 |
2032 |
60 |
2.38 |
1120 |
1810*1320*3905 |
|
FHS-1520 Ⅷ |
1520 |
195-400 |
0.4-1.0 |
2032 |
60 |
2.38 |
1310 |
1810*1620*3905 |
|
FHS-1820 Ⅷ |
1820 |
234-480 |
0.4-1.0 |
2032 |
60 |
2.38 |
1500 |
1810*1920*3905 |
|
FHS-2120 Ⅷ |
2120 |
272-560 |
0.4-1.0 |
2032 |
60 |
2.38 |
1640 |
1810*2220*3905 |
|
FHS-2420 Ⅷ |
2420 |
312-560 |
0.4-1.0 |
2032 |
60 |
2.38 |
1780 |
1810*2520*3905 |
|
FHS-3000 Ⅷ |
3000 |
390-720 |
0.4-1.0 |
2032 |
60 |
2.38 |
2150 |
1810*3100*3905 |
|
FHS-3200 Ⅷ |
3200 |
430-800 |
0.4-1.0 |
2032 |
60 |
2.38 |
2350 |
1810*3300*3905 |

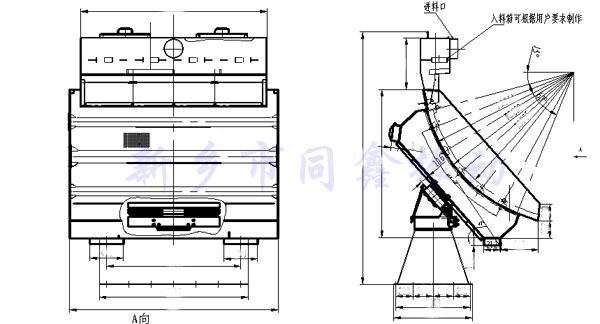

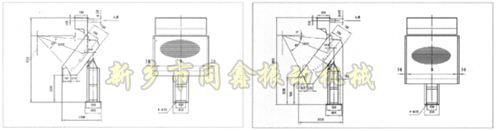

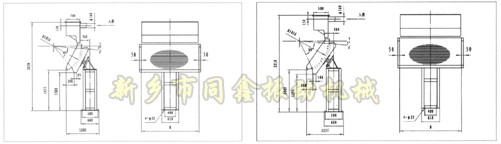

可翻转弧形筛外形示意图 |
