     放矿给料机

     振动放矿给料机-新乡市同鑫振动

ZFK系列振动放矿给料机产品概述:


ZFK系列振动放矿给料机为普通电机外置驱动。具有功率小、能力大、噪音低、性能稳定等优点,是冶金选矿、配煤等行业的更新换代产品。ZFK系列振动放矿给料机可与其变频集中控制达到自动、定时、定量放矿。

ZFK系列振动放矿给料机用途:

  振动放矿给料机适用于环境温度不超过+40℃、空气相对湿度不大于90%的溜井、采场、溜槽和矿(料)仓。放矿机是厂矿企业作矿岩、物料放出、给料或装车之用的理想设备,各种矿车、汽车、火车、皮带、索道矿斗、矿井提升装载以及鄂式破碎机等均可选用本系列振动放矿机给矿。

ZFK系列振动放矿给料机产品特点及性能:

 1、振动放矿给料机体积小、重量轻,结构简单紧凑,投资小;
 2、振动放矿给料机安装方便、维修量小,运行费用低;
 3、振动放矿给料机因受振矿岩物料流动性增大,减少通道堵塞现象,故放矿能力大,效率高;
 4、振动放矿给料机受振矿流连续、均匀、易控,矿流大小可根据需要调整,运行安全可靠;
 5、振动放矿给料机在超共振状态下工作,振幅稳定,可以频繁起动(起动次数《200次/时),允许振动台板上的负载有较大的波动,对各种矿岩特别是粘性矿岩物料适应性较强,并可在多尘或含水较多的环境下工作;且振动放矿给料机耗电少,节能显著;
 6、凡矿岩物料松散体重不大于2400公斤/米3 、块度不大于1000毫米或1000毫米以下直至粉矿,均可选用本系列振动放矿给料机。

振动放矿给料机工作原理与结构特点:


该系列放矿给料机的放矿过程是利用两台电动机带动激振器驱动放矿槽沿倾斜方向做周期直线往复振动来实现,当放矿槽振动的加速度垂直大于重力加速度时,槽中的物料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振器的连续激振,给放矿槽连续振动,槽中的物料连续向前跳跃,以达到放矿的目的。

ZFK系列振动放矿给料机产品主要技术参数表:

型 号

入料粒度
mm

处理量
t/h

座式激振器

配用电机

筛孔尺寸
mm

振频Hz

双振幅

外形尺寸
××

参考重量kg

型号

数量

型号

功率kw

电压v

ZFK-1560

<300

80400

WJZZ-50-6

4

Y132S-6

3.0×4

380

850

16

610mm

5950×2850×3375

12000

ZFK-1860

<300

100500

WJZZ-100-6

4

Y132M2-6

5.5×4

380

850

16

610mm

5950×3150×3375

14100

ZFK-2060

<300

120550

WJZZ-100-6

4

Y132M2-6

5.5×4

380

850

16

610mm

5950×3350×3375

16300

ZFK-1880

<300

140650

WJZZ-100-6

4

Y160M-6

7.5×4

380

850

16

610mm

7880×3150×3979

17500

ZFK-2090

<300

180750

WJZZ-100-6

6

Y132M2-6

5.5×6

380

850

16

610mm

8720×3350×4402

22500

ZFK-2560

<300

160700

WJZZ-160-6

4

Y160M-6

7.5×4

380

850

16

610mm

5950×3850×3375

18100

ZFK-2590

<300

220900

WJZZ-160-6

6

Y160M-6

7.5×6

380

850

16

610mm

8720×3850×4650

28500

ZFK-3090

<300

3001100

WJZZ-160-6

6

Y160M-6

7.5×6

380

850

16

610mm

8720×4350×4650

34200

ZFK系列振动放矿给料机的安装与调试:


1、座式放矿机安装前,先把现场基础与放矿机安装图对照,检查后,预埋钢板,钢板厚度为20mm,平面度不大于1.5%。
 2、放矿机安装完毕,调整好相对位置,电动机的轴线应低于激振器轴线2-3mm,再把电机支架、弹簧底座与预埋钢板点焊焊牢。
 3、要求两台电机转向必须相反。
 4、安装完毕运行2~4小时,机体运行平稳,横摆不大于0.5mm,再调整激振器螺栓紧固情况。
 5、在使用中若处理量不够,在允许的情况下,可调整激振器激振力的大小,以达到最佳效果。

ZFK系列振动放矿给料机激振力的调整:


 a、卸下防护罩
  b、将两外偏心块拧松
  c、同相位、同角度、调节两外偏心块
  d、拧紧调节螺栓,装上防护罩
  e、激振器的轴承温升不大于80OC(电阻法)

ZFK系列振动放矿给料机使用与维护:


1、放矿机在工作过程中,应注意槽体运动是否平稳,如发现运转不正常或有异常声音,应立即停机检查。
  2、激振器每周加注一次3#锂基脂润滑,轴承每年应检查清理一次,查看轴承的磨损程度,必要时及时更换维修。
  3、应经常检查连接部位的紧固螺栓是否松动,应及时消除隐患。

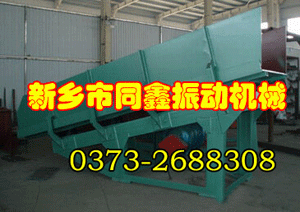

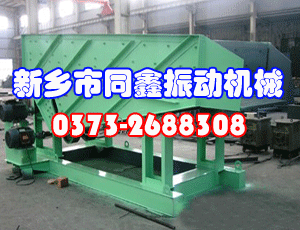

振动放矿给料机真机照片01               振动放矿给料机真机照片02

振动放矿给料机真机照片01                                             振动放矿给料机真机照片02
