首页——产品推荐 >>  气流筛分机(气流筛)

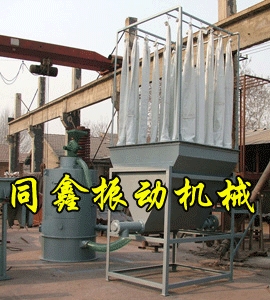

  气流筛分机(气流筛)-同鑫振动







QS系列气流筛分机(气流筛)产品概述:

      QS型气流筛分机是一种对微细粉进行有网筛分的高精度筛分设备,广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业。可对细度范围在80-500目内的粉状物料很好的连续筛分 。该气流筛筛分效率高、产量大,细度精确、无超径混级现象,筛网立装不荷重且可任意更换、使用寿命长,适应细度范围广,全封闭结构,无粉尘溢散,噪音小能耗低、可连续作业,维修方便。

        气流筛广泛应用于各种难筛微细粉,50-500目范围内的细粉都能很好的筛分。如轻钙粉、活性钙粉、活性碳粉、淀粉、中药粉、粉煤灰、锌粉、石墨粉、石英砂粉、金粉、陶土粉、山楂粉、果疏粉、氢氧化钙粉、农药粉、魔芋粉、荧光粉、木粉、面粉、环氧树脂粉、二氧化锰、硫磺粉、氧化铝粉、胶木粉、氧化镁、珍珠岩粉、铁粉、棉短绒等。气流筛粉机是一种有网筛分和分级设备,不是磨粉机。其喂料机的粉碎功能只是对成团的粉块打碎利于过网,并无研磨功能。因此在选择气流筛粉机筛选某种细度的细粉时,首先要知道其中含有多大比例的该细度的细粉,如果其细度只有200目,想筛出325目细度的细粉是不可能的。气流筛的特点是筛细不筛粗,块状及颗粒状的物料适合用振动筛进行分级,梁学增教授主持研发的第三代气流筛粉机完全靠气流上料筛分、气固分离,已经去掉了第一代气流筛粉机筛体参振的特征,全机运行平稳无振动。

QS系列气流筛分机(气流筛)产品工作原理:

   气流筛分机摈弃重力势能作业原理,采用空气作载体,动能作功的作业原理。通过负压气流将物料与空气混合后,进入筛机风轮中间,通过风轮叶片施加足够的离心力,向桶型筛网喷射过网,经过蜗壳收集。超径物料不能过网,由自动排渣口排出,从而达到快速筛分之目的。该机适合80-530目有网各种粉状物料筛选分级,其筛分效率高、产量大、自动进料排料、连续作业、无污染,使以往用各种振动筛难以进行高细度精密筛分作业成为易事。经过对120-180目轻钙、300目重钙、400目活性钙、300目山楂粉、320-500目锌粉、500目氧化铁黑、氧化铁红、120-160目中药粉、180-270目石英粉等物料的筛分使用,测得每平方米筛网面积每小时产量均在一吨左右,同时测得筛分效率在95%以上,空气含尘量低于10mg/m3。

QS系列气流筛分机(气流筛)基本结构:

       气流筛粉机与气固分离除尘装置组成闭路筛分系统。主机是气流筛粉机,筛体的密闭外壳内装有立式圆周筒形筛网;筛网内侧有圆周形风轮,由装于底座上的电动机驱动旋转;筛体外壳的正上方装有进料斗及粗筛,下部设有排渣口;电动机与主轴为皮带连接;风轮料斗下口形成进料间隙。气固分离除尘装置由引风机,沉降室和除尘布袋组成,气流筛与分离除尘装置之间由塑料波纹软管连接。

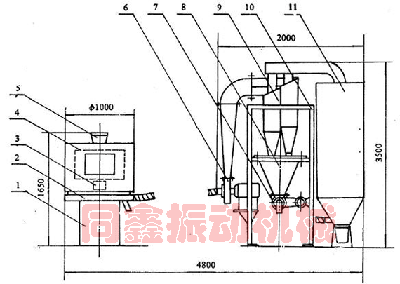

气流筛分机(气流筛)基本结构图-同鑫振动

1.底座       2.回风道      3.激振器     4.气流筛筛网    5.进料斗    6.风机     7.绞龙      8.料仓     9.旋风分离器    10.支架    11.布袋除尘器

QS系列气流筛分机(气流筛)性能特点:

1.筛分效率高,可达到9 5%以上,台时产量是振动筛的5—1 O倍或更高;
2.适应细度范围广,8 O一5 3 O目的粉状物料均可高效筛分;
3.产品细度精确,无超级混级现象, 筛网垂直安装,不负重,使用寿命长;
4.筛分程序在负压半循环状态下进行,无粉尘污染, 可与各种磨机,风路并网配用;
5.噪音小、耗电低、连续作业、减少维修。

QS系列气流筛分机(气流筛)宜筛物料:

  石墨粉、树脂粉、中药粉、涂料、粉煤灰、滑石粉、工业药品、化妆品、灭火剂、塑料粉、陶土、研磨料、铝粉、玻璃粉、耐火材料、淀粉、奶粉、冶金粉末、电磁材料、铜粉、炭黑、活性炭、轻质碳酸钙、铁矿砂等。

QS系列气流筛分机(气流筛)技术参数表:

型号 气流量
m
3/h
筛网规格 有效筛面
m
2
最大入料粒度 筛机功率
KW
主轴转速
rpm
筛机外径
mm
筛机高度
mm
QS-600 240 100目



500目
0.6 40目



60目
2.2 1450 600 1250
QS-1000 360 0.9 5.5 980 1008 1700
QS-1200 430 2.9 7.5 960 1200 2400
QS-1500 480 3.7 11 450 1500 2550

QS系列气流筛分机(气流筛)应用实例表:

物料名称

工作方式

筛网(目/寸)

QS-1000处理量
kg/h

QS-1500处理量
kg/h

轻钙

干式

120-180

600-1000

1000-2000

重钙

干式

400

600-1000

1000-2000

活性钙

干式

500

600-1000

1000-2000

山渣粉

干式

300

600-1000

1000-2000

淀粉

干式

300

600-1000

1000-2000

锌粉

干式

325

600-1000

1000-2000

粉煤灰

干式

120-200

600-1000

1000-2000

氧化铁黑

干式

500

600-1000

1000-2000

氧化铁红

干式

500

600-1000

1000-2000

中药粉

干式

120-160

600-1000

1000-2000

石英粉

干式

180-270

600-1000

2000-3000

面粉

干式

100-180

200-300

500-1000

木粉

干式

100-300

200-300

500-1000

云母粉

干式

300-400

200-300

500-1000

QS系列气流筛分机(气流筛)保养与维护:

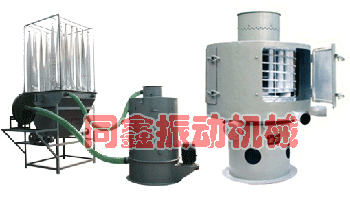

QS系列气流筛分机(气流筛)-同鑫振动
        工作人员要严格按照气流筛分机产品使用说明书的要求,正确使用设备,做好设备的清洁、润滑、紧固和防蚀等日常维护工作,使设备经常保持内外清洁、性能良好、安全可靠的状态。 电器控制箱要保持清洁,严防粉尘落入控制箱,造成电气元件失灵或短路,要定期检查接地线是否良好,设备到电源开关的电缆线连接是否良好,如有老化应及时更换。 气流筛主机、电机和风机每年要检修一次,加入适量润滑油,清除电机内粉尘。配有激振器的筛机激振器每年必须维修一至二次,每次维修要加润滑油,连接螺栓要紧固。
         气流筛的筛网更换时要保证均匀张紧,固
定两端钢丝绳时,需边紧固边调整筛网。

QS系列气流筛分机(气流筛)常见故障及排除方法:

1、当处理量达不到要求时,应用检验筛检测物料是否符合筛
分要求。
2、当处理量突然增大时应取成品检测分析,若
成品不合格,应检查筛网是否完好。
3、工作时突然不出料。
(1)应检查风机是否正常,若风机流量减少,应检修风纪。
(2)检查排料绞龙是否不能转动、不能排料。

QS系列气流筛分机(气流筛)使用注意事项:

1、 本机不宜筛分具有粘度,含水量大于5%的物料及易燃、易爆物料。
2、 同等型号的气流筛分机,筛分物料目数越大相应产量降低。
3、 订货时需说明以下事项:
4. 需筛分物料的名称及堆积比重。
5. 物料粒度及含水量。
6. 筛网目数。
7. 筛机处理产量。
8. 筛分标准目数物料应占总物料的85%左右。
9. 该机每次只能筛出一种目数的物料,如需同时得到几种目数得物料则需多机搭连。
