首页——产品推荐 >>  DZSF系列直线振动筛(直线筛)

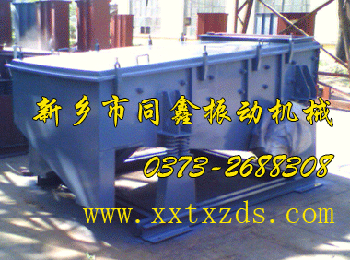

直线振动筛(直线筛)-同鑫振动机械

     DZSF系列直线振动筛(直线筛)是一种常用的封闭式轻型振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

DZSF直线振动筛(直线筛)产品概述:

   DZSF系列
直线振动筛简称直线筛,是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消,而在垂直于电机轴的方向的合力在偏心块同向时达到*大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

   DZSF系列
直线振动筛适用于粒度在0.074-5mm,含水量小于70%、无粘性的各种干式粉状物料的筛分,*大给料粒度 一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。详细情况,请咨询我公司技术人员。

DZSF直线振动筛(直线筛)主要特点:

   DZSF系列
直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,*多可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

DZSF直线振动筛(直线筛)工作原理:

   DZSF系列
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。*高筛分目数325目,可筛分出7种不同粒度的物料。

DZSF直线振动筛(直线筛)适用行业:

   DZSF型
直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

DZSF直线振动筛(直线筛)主要技术参数表:

型号

筛面尺寸mm

筛面层数

网孔尺寸mm

处理量t/h

振次/min

双振幅mm

电机功率kw

振动方向角°

(长××高)mm

DZSF520

500×2000

1
2
3
1
2
3
4
5
6

2-200

0.05-5

960

6-7

2×0.4

45-60

2140×808×848

2DZSF520

0.05-5

960

6-7

2×0.4

45-60

2199×808×878

3DZSF520

500×2500

0.03-5

1450

4-6

2×0.4

45

2256×808×938

DZSF525

0.06-8

960

5-7

2×0.4

45-60

2642×808×848

2DZSF525

0.06-8

1450

4-6

2×0.4

45

2699×808×878

3DZSF525

0.06-8

960

6-8

2×0.75

45-60

2750×808×938

4DZSF525

0.1-15

1450

5-7

2×0.4

45

2813×808×1000

5DZSF525

0.08-15

1450

5-7

2×0.4

45

2883×808×1060

6DZSF525

0.07-15

960

6-8

2×0.75

45-60

2953×808×1120

DZSF1020

1000×2000

1

0.12-20

960

6-8

2×0.75

45-60

2152×1320×900

2DZSF1020

2

0.11-20

960

5-7

2×0.75

45-60

2219×1320×960

3DZSF1020

1000×2000

3

2-200

0.10-2

960

5-7

2×0.75

45-60

2286×1320×1030

4DZSF1020

4

0.07-15

960

4-8

2×0.75

45-60

2353×1320×1100

5DZSF1020

5

0.07-15

960

4-8

2×1.5

45-60

2420×1320×1160

6DZSF1020

6

0.07-15

960

4-8

2×1.5

45-60

2487×1320×1220

DZSF1025

1000×2500

1

0.1-15

1450

5-7

2×0.4

45

2203×1320×900

2DZSF1025

2

0.08-15

1450

5-7

2×0.4

45

2269×1320×960

3DZSF1025

3

0.07-15

960

6-8

2×0.75

45-60

2336×1320×1030

DZSF830
2DZSF830
3DZSF830

800×3000

1
2
3

0.1-20

960

6-8

2×0.75

45-60

3080×1098×1120

0.1-20

960

6-8

2×0.75

45-60

3140×1098×1180

0.1-20

960

6-8

2×1.5

45-60

3200×1098×1240

DZSF1030

1000×3000

1

0.1-20

960

6-8

2×0.75

45-60

3152×1340×1120

2DZSF1030

2

0.1-20

960

6-8

2×1.5

45-60

3219×1340×1120

3DZSF1030

3

0.1-20

960

6-8

2×1.5

45-60

3286×1340×1120

DZSF1224

1200×2400

1

0.1-23

960

6-8

2×0.75

45-60

2480×1520×1100

2DZSF1224

2

0.1-23

960

6-8

2×0.75

45-60

2540×1520×1160

3DZSF1224

3

0.1-23

960

6-8

2×1.5

45-60

2600×1520×1220

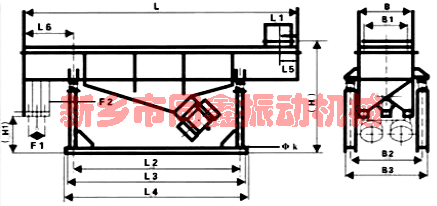

DZSF直线振动筛(直线筛)外形尺寸图:

直线振动筛外形尺寸图-同鑫振动

DZSF直线振动筛(直线筛)外形尺寸表(mm):



l

L1

L2

L3

L4

L5

L6

B

B1

B2

B3

H

H1

F1

F2

ΦK

DZSF520

2075

200

1300

1450

1550

130

340

556

400

706

806

990

400

60

60

11

2DZSF520

2135

200

1330

1500

1600

130

340

556

400

706

806

1050

400

120

60

11

3DZSF520

2195

200

1400

1500

1600

130

340

556

400

706

806

1110

400

180

60

11

DZSF525

2575

220

1580

1700

1800

150

450

558

400

706

806

990

400

60

60

11

2DZSF525

2635

220

1620

1750

1850

150

450

558

400

706

806

1050

400

120

60

11

3DZSF525

2695

220

1670

1750

1850

150

450

558

400

706

806

1110

400

180

60

15

4DZSF525

2755

220

1650

1800

1900

170

480

558

400

706

806

1170

400

240

60

15

5DZSF525

2815

220

1630

1800

1900

170

480

558

400

706

806

1230

400

300

60

15

6DZSF525

2875

220

1610

1800

1900

170

480

558

400

706

806

1290

400

360

60

15

DZSF1020

2075

200

1320

1450

1550

150

340

1018

800

1178

1278

1120

380

60

60

15

2DZSF1020

2135

200

1400

1500

1600

150

340

1018

800

1178

1278

1180

380

120

60

15

3DZSF1020

2195

200

1400

1500

1600

150

340

1018

800

1178

1278

1240

380

180

60

15

4DZSF1020

2255

250

1500

1600

1700

190

400

1018

800

1178

1278

1300

400

240

60

17

5DZSF1020

2315

250

1500

1600

1700

190

400

1018

800

1178

1278

1360

400

300

60

17

6DZSF1020

2375

250

1500

1600

1700

190

400

1018

800

1178

1278

1420

400

360

60

17

DZSF1025

2575

220

1600

1700

1800

170

450

1020

800

1178

1278

1120

380

60

60

13

2DZSF1025

2635

220

1650

1750

1850

170

450

1020

800

1178

1278

1180

380

120

60

13

3DZSF1025

2695

220

1650

1750

1850

170

450

1020

800

1178

1278

1240

380

180

60

13

DZSF830

3080

250

1900

2000

2100

190

500

818

600

978

1098

1120

430

60

60

17

2DZSF830

3140

250

1900

2000

2100

190

500

818

600

978

1098

1180

430

120

60

17

3DZSF830

3200

250

2000

2100

2200

190

580

818

600

978

1098

1240

430

180

60

17

DZSF1030

3080

280

1900

2000

2100

210

500

1020

800

1178

1298

1120

450

60

60

17

2DZSF1030

3140

280

1900

2000

2100

210

500

1020

800

1178

1298

1180

450

120

60

17

3DZSF1030

3200

280

2000

2100

2200

210

580

1020

800

1178

1298

1240

450

180

60

17

DZSF1224

2480

220

1550

1650

1750

170

450

1220

950

1378

1498

1150

400

60

60

17

2DZSF1224

2540

220

1550

1650

1750

170

450

1220

950

1378

1498

1210

400

120

60

17

3DZSF1224

2600

220

1600

1700

1800

170

450

1220

950

1378

1498

1270

400

180

60

17

注意:DZSF系列直线振动筛是一种全封闭型的直线振动型振动筛,根据客户的要求不同,可以根据用户的不同要求定制设备.如需购买设备请咨询公司服务人员,此表参数为标准筛机参数,仅供选型参考.

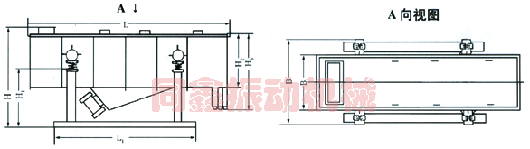

直线振动筛外形示意图-同鑫振动

直线振动筛(直线筛)产品结构以及各部分功能说明:

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛(直线筛)产品使用与维修指导:
  1、本机应装设电气保护装置。
  2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
  3、当电机旋转方向不符合要求时,调整电源相序即可。
  4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
  5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
  6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
直线振动筛(直线筛)产品日常保养:
  1、启动前:
  (1)检查粗网及细网有无破损
  (2)检查运输支撑是否拆除。 2、启动时:
  (1)注意有无异常杂音
  (2)电流是否稳定
  (3)振动有无异状
  3、使用后:每次使用完毕即清理干净.
直线振动筛(直线筛)产品定期保养:
  定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

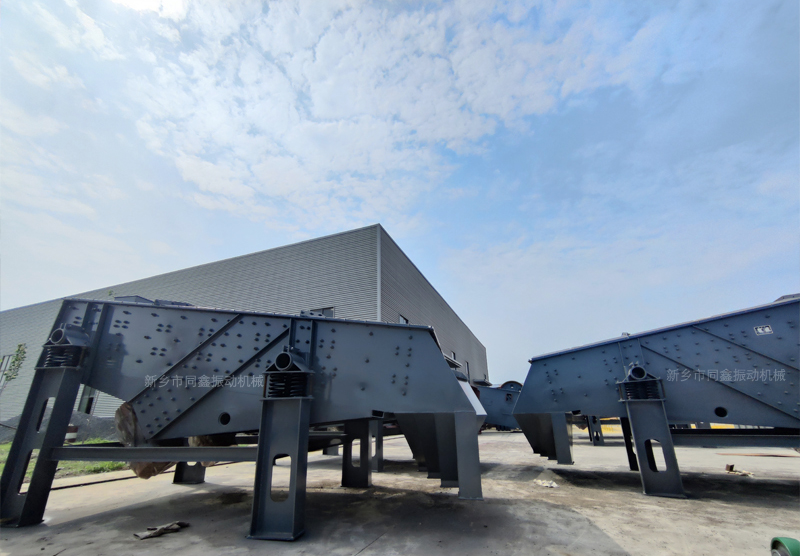

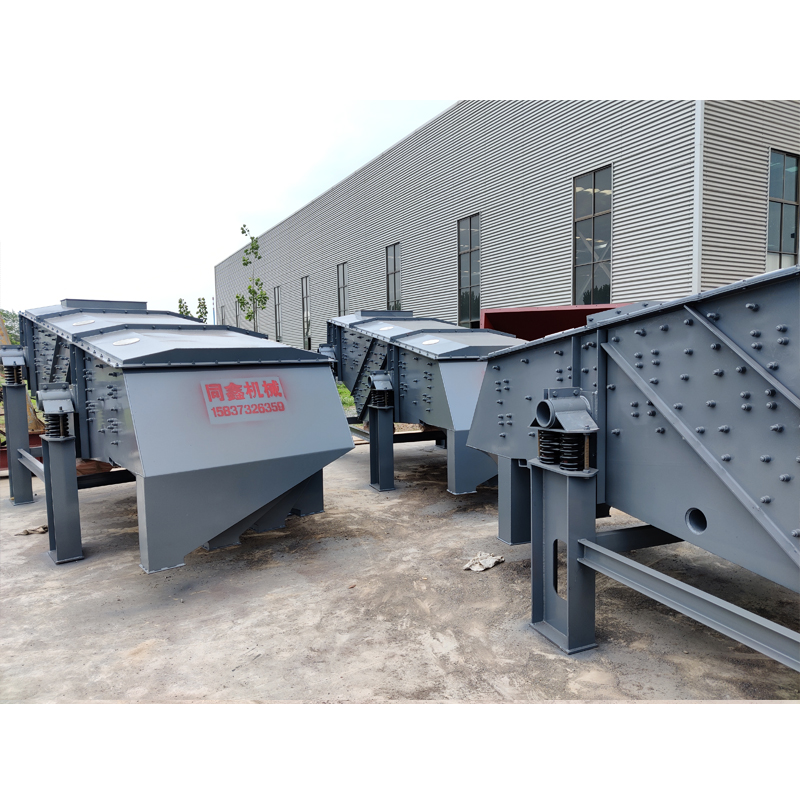

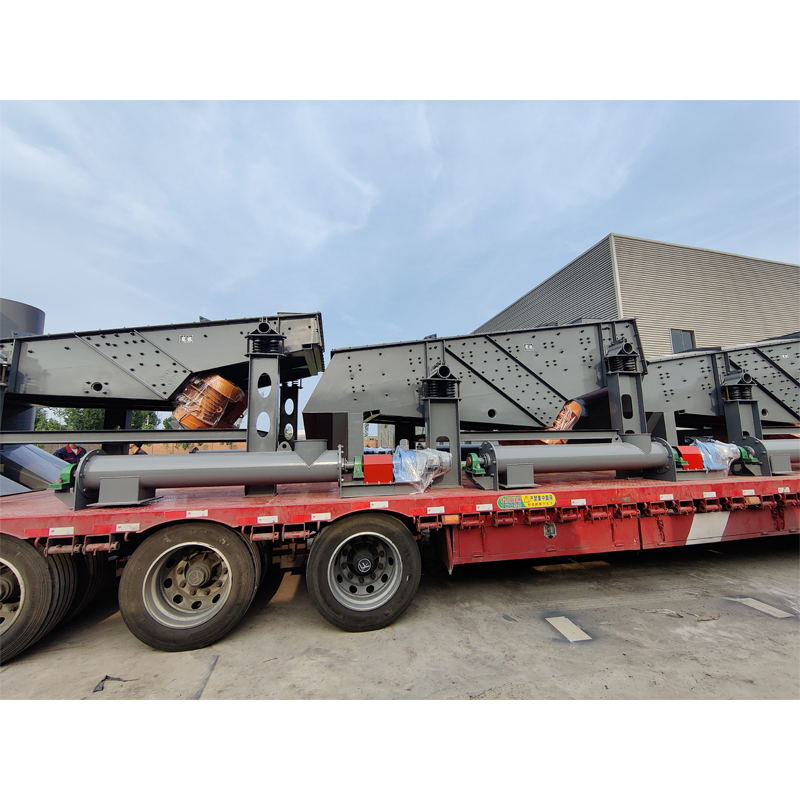

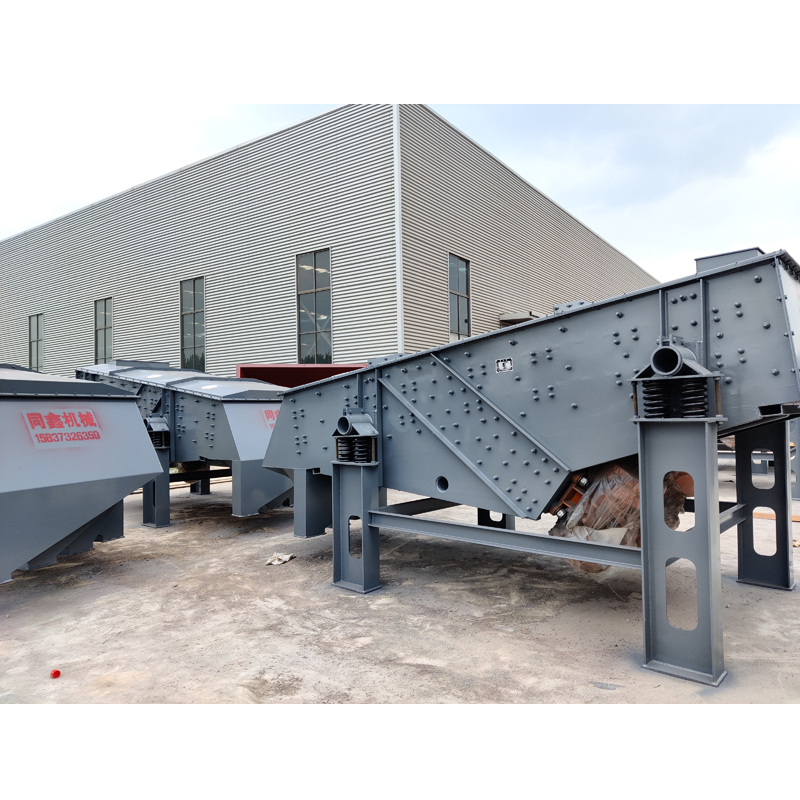

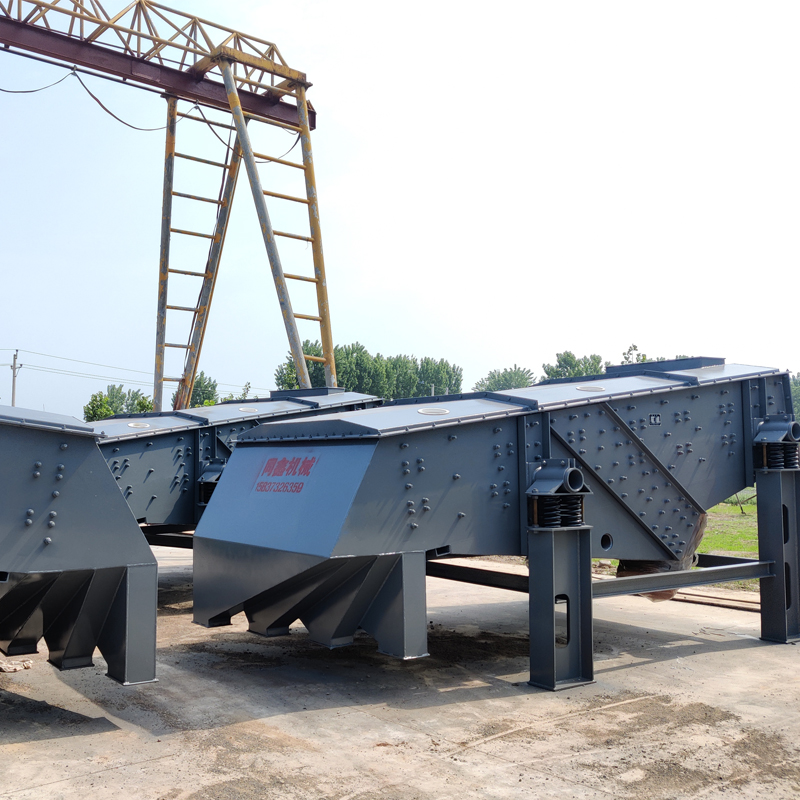

直线振动筛(直线筛)产品实物展示:

直线振动筛(直线筛)直线振动筛(直线筛)直线振动筛(直线筛)直线振动筛(直线筛)

    DZSF系列直线振动筛(直线筛)产品制作材质分别为:普钢、碳钢、不锈钢三种材质,具体型号及参数请参照直线筛技术参数表中的数据,选型及报价请联系我们的工作人员,另外,我公司还可以根据客户要求制作各种型号的规格的直线振动筛,比如:粮食直线筛,葵花籽直线筛,轻型直线筛等特殊行业专用直线筛。
