---------------同鑫 弧形筛、可翻转弧形筛---------------

  弧形筛是一种专门进行固液分离的筛分设备,对细粒物料进行分级、脱水 、脱泥、脱介效果非常好,在各行业中应用也非常广泛。应用范围:矿山、煤炭、石油、化肥、化工、冶金、造纸、粮食、食盐、环保等行业。

弧形筛振动弧形筛

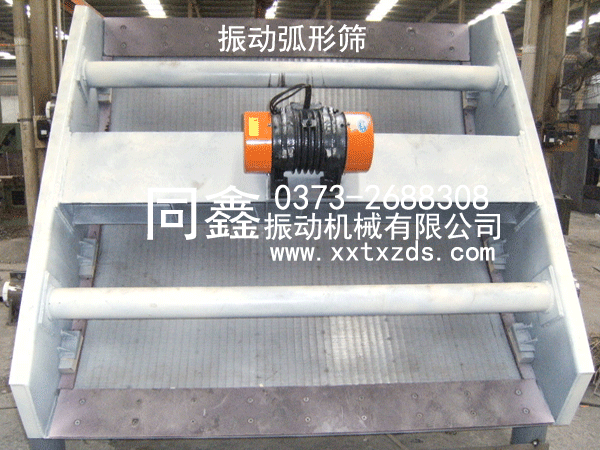

左图:无动力弧形筛;                               右图:振动弧形筛

   弧形筛主要应用于选煤厂、选矿厂对细粒物料进行有效的分级、脱泥、脱水、脱介;产品优势:脱水效果好,筛分效率高,不堵网;不锈钢条缝筛面更耐用。同鑫公司生产的弧形筛有两种供用户选用:①不带(振动电机)激振源的无动力弧形筛;②带振动电机(激振源)的振动弧形筛;另外,还有可翻转式弧形筛供客户选用。

同鑫弧形筛产品概述:
   弧形筛主要用于洗煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业,分级煤泥回收。弧形筛一般安装在动力筛之前,以减少动力筛面积,它结构简单、占地面积小、脱水效果好、便于维修、物料不易堵塞;
也可与水旋流器配套使用,该筛机是由包角45度、60度;曲率半径2030mm筛箱构成;弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。

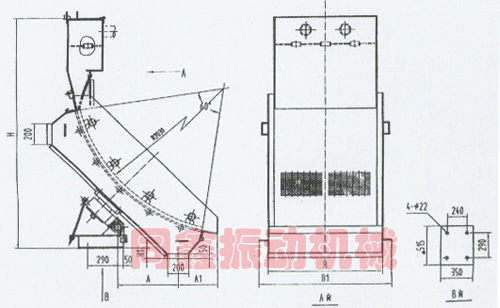

弧形筛外形结构图

同鑫弧形筛产品优势:
   1、结构简单,不需动力也可以筛分,处理能力和筛分效率比条缝筛分机高;
   2、处理量大,效率高,专门对物料进行脱水、脱介;
   3、全封闭结构、无泄露、改善车间工作环境;
   4、筛箱和筛网根据用户要求可采用不锈钢材质制作,以及筛面角度成弧形透网,易渗漏、耐磨、耐腐蚀;
   5、可自动清洗筛板和进料口。

同鑫弧形筛产品工作原理:

弧形筛的脱水原理是依靠筛条入料侧,尖锐的棱边对煤泥水的切割作用,将煤泥水分离出去;根据使用场合和物料水分的悬殊,弧形筛又分振动弧形筛和无动力弧形筛。HS弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长使用寿命,操作灵活方便。

同鑫弧形筛产品主要技术参数表:

弧形筛型号说明:
 HXS □  □
 ┬  ┬  ┬  ┬
 │  │  │  └────────筛网层数
 │  │  └──────────筛面长度mm
 │  └────────────筛面宽度mm
 └──────────────弧形振动筛

型号

处理量 t/h

筛宽(mm)

弧形半径 R(mm)

包角 ()

筛孔尺寸(mm

HXS0715

40-80

700

2030



45

0.3-1.0

HXS1015

60-120

1000

45

HXS1315

90-180

1300

45

HXS1615

120-220

1600

45

HXS1915

160-300

1900

45

HXS2215

200-360

2200

45

HXS0720

40-80

700

60

HXS1020

60-120

1000

60

HXS1320

90-180

1300

60

HXS1620

120-120

1600

60

HXS1920

160-300

1900

60

HXS2220

200-36

2200

60

HXS2420

220-400

2400

60

注:以上弧形筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

可翻转式弧形筛

订货须知:
1.订货时注明包角和曲率半经是否带给料箱。
2.可根据用户要求对不同包角和曲率半径的弧形筛进行设计和制造。

同鑫弧形筛产品维护:
   1、周检:检查振动器及各部分螺栓是否松动,检查橡胶弹簧是否有破损,检查筛面是否破损或筛孔过大,如有应及时处理。
   2、月检:检查筛框结构本身或焊缝有无裂纹,如发现横梁或侧板有裂纹应清理表面,在末端钻5毫米孔铲出坡口并预热补焊,补焊应确保焊透,焊后将缝磨平,再加上加强板,为避免应力集中不允许自行在筛框上进行开孔和焊接附件。
   3、年检:如果是有动力弧形筛,应对振动电机进行大检修、振动电机应全部拆开进行维护,如滚动轴承点蚀、破裂应予以报废,重新装配时要注意偏心块的位置要保持同一相位。

★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
