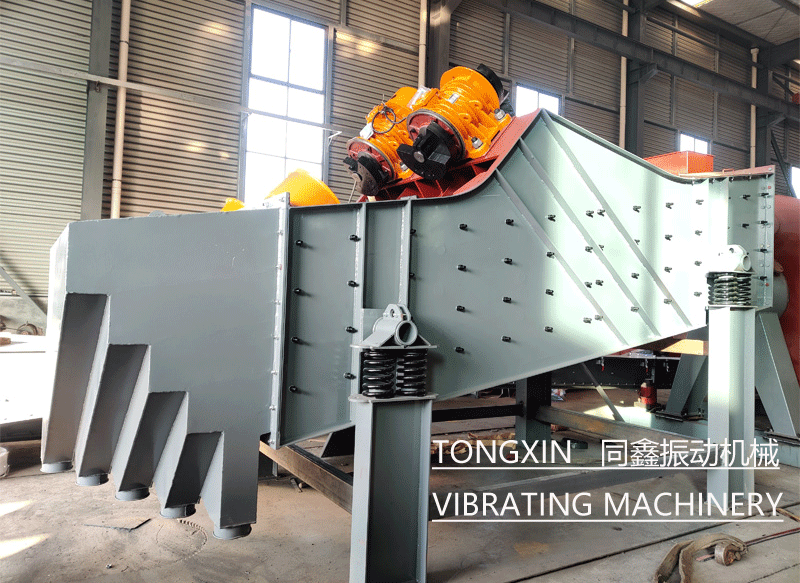

KZS系列矿用振动筛产品概述:
KZS系列矿用振动筛采用振动电机激振、橡胶弹簧减振以及先进的自同步振动原理，具有寿命长、噪音低、筛分效率高、体积小、重量轻、耗能少、结构简单、造型美观等特点，KZS系列矿用振动筛产品适用于烧结矿、自然矿、焦炭及其它颗粒物料的高能筛分。
KZS系列矿用振动筛(矿用筛)型号含义:
2 KZS □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────── 筛面长度dm
│ │ └───────────- 筛面宽度dm
│ └──────────────- 矿用振动筛
└──────────────── 双层筛面(单层不写)
KZS系列矿用振动筛(矿用筛)产品的技术结构:
本振动筛机由筛箱、激振源（振动电机）、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。
本振动筛机采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。
本振动筛机的减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。
本系列振动筛的振动电机安装方式可分为上振式和下振式，减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
KZS系列矿用振动筛(矿用筛)产品的应用范围：
KZS系列矿用振动筛(矿用筛)产品主要用于冶金、矿山、煤炭、建材、电力、化工等行业中对大块物料及中、小颗粒物料进行分级工作，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。
KZS系列矿用振动筛(矿用筛)产品的技术参数表：
|
型 号
|
筛分能力 |
振 幅mm |
筛面倾角 |
电机型号 |
外形尺寸
（长×宽×高）mm |
|
入料粒度 |
生产能力 |
|
2KZS6-15 |
≤30 mm |
8t/h |
5—7 |
0°-15° |
YZS10-6 |
2035×1070×1430 |
|
2KZS9-18 |
≤50 mm |
15t/h |
5—7 |
0°-15° |
YZS20-6 |
2200×1420×1660 |
|
2KZS12-24 |
≤100 mm |
20t/h |
5—7 |
0°-15° |
YZS30-6 |
2793×1800×1860 |
|
2KZS12-30 |
≤120 mm |
25t/h |
5—7 |
0°-15° |
YZS50-6 |
3250×1800×2290 |
|
2KZS15-30 |
≤150 mm |
35t/h |
5—7 |
0°-15° |
YZS75-6 |
3400×2220×2220 |
|
2KZS15-36 |
≤150 mm |
50t/h |
5—7 |
0°-15° |
YZS75-6 |
4050×2160×2210 |

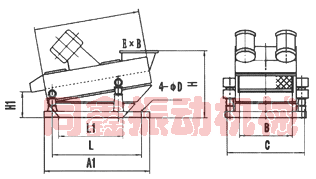

KZS系列矿用振动筛(矿用筛)产品的外形尺寸图：
KZS系列矿用振动筛(矿用筛)产品的外形尺寸对照表：
|
型 号 |
A |
A1 |
B |
C |
L |
L1 |
H |
H1 |
E |
φD |
a° |
|
2KZS6-15 |
1500 |
1500 |
600 |
1040 |
1300 |
1050 |
1130 |
200 |
450 |
17 |
7° |
|
2KZS9-18 |
1800 |
1900 |
900 |
1384 |
1600 |
1100 |
1340 |
230 |
600 |
17 |
10° |
|
2KZS12-24 |
2400 |
2300 |
1200 |
1756 |
2100 |
1500 |
1550 |
400 |
800 |
21 |
10° |
|
2KZS12-30 |
3000 |
2890 |
1200 |
1756 |
2690 |
1200 |
2040 |
480 |
800 |
21 |
15° |
|
2KZS15-30 |
3000 |
2890 |
1500 |
2160 |
2540 |
1650 |
1820 |
400 |
900 |
25 |
10° |
|
2KZS15-36 |
3600 |
3200 |
1500 |
2160 |
2700 |
2420 |
1930 |
290 |
1000 |
25 |
10° |
注：表内尺寸按1层筛图型尺寸
★我公司可根据用户需要而设计制造特殊型号规格的振动筛。
★我公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准。 |
