首页——产品推荐 >>  K系列往复式给料机(往复式给煤机)

可调节流量大小的往复式给煤机

      储煤仓下专用给煤机带调节闸门型给煤机带漏斗型往复式给煤机,可调节流量大小的往复式给煤机,选煤厂专用型往复式给煤机,自动调节给料量的往复式给煤机,防爆型往复式给煤机,往复式喂料机,K型往复式给煤机生产厂家-新乡市同鑫振动机械有限公司

K系列往复式给料机(往复式给煤机)同鑫振动机械

  K型往复式给料机往复式给煤机)系列产品用于煤或其它磨琢性小、粘性小的松散粒状物料的给料,将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。

  K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。K型往复式给料机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀 给料.本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1、K2、K3、K4等几种型号。

K型往复式给料机(往复式给煤机)产品工作原理与结构说明:

  K型往复式给煤机由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动,煤均匀地卸到其他设备上。
  本系列往复式给料机可根据需要设有带漏斗、不带漏斗两种形式。给煤机设有两种结构形式:1、带调节闸门 2、不带调节闸门,其给料能力由底板行程来达到。

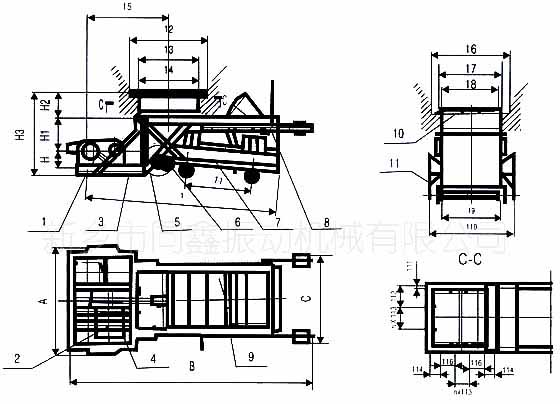

K型往复式给料机(往复式给煤机)产品外形示意图:

K型往复式给料机(往复式给煤机)产品外形示意图-同鑫公司

K型往复式给料机(往复式给煤机)产品技术参数表:

型号规格
K-0 K-1 K-2 K-3 K-4
给料
能力
(t/h)
底板行程
(mm)
曲柄
位置
无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200
150
100
50
4
3
2
1
100
75
50
25
90
67
45
22
150
112
75
39
135
100
68
34
225
170
133
55
200
150
100
50
330
247
165
83
300
220
150
75
590
440
295
148
530
395
268
132
曲柄转速(r/min) 57 57 57 62 62
电机 型号 YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M-6
(Y160M-6)
YB200L1-6
(Y200L1-6)
功率(kw) 4 4 4 7.5 18.5
转速(r/min) 720 720 720 970 970
减速机 型号 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允许粒度
(mm)
含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
设备重量
(kg)
带 料 斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

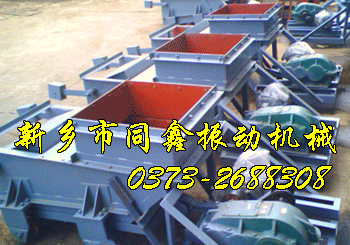

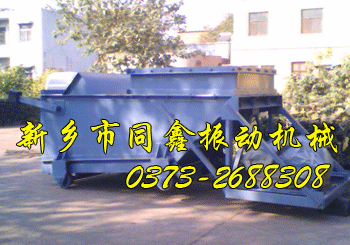

K型往复式给煤机产品真机照片展示:(同鑫真机,谢绝转载)

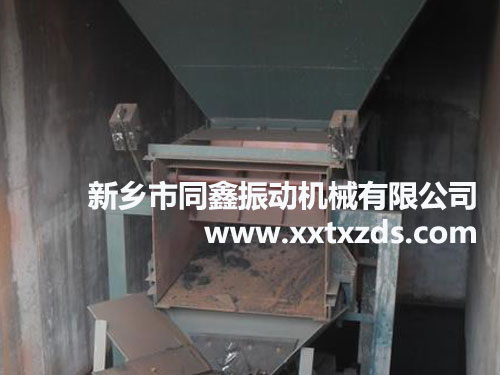

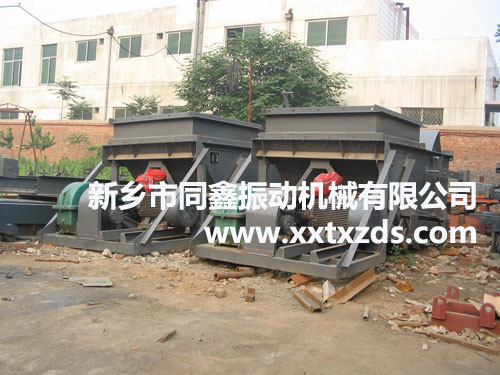

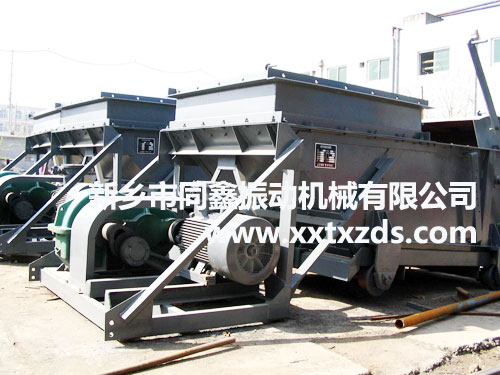

带调节闸门型往复式给煤机 可调节流量大小的往复式给煤机

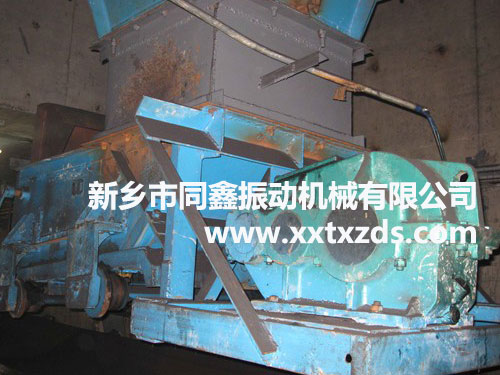

交付客户使用现场的往复式给煤机 选煤厂专用型往复式给煤机

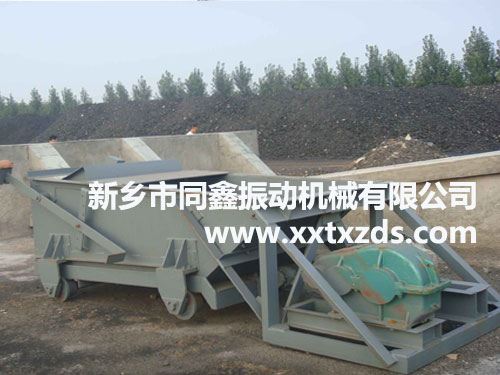

自动调节给料量的往复式给煤机 带闸门型往复式给煤机
防爆型往复式给煤机 储煤仓下专用给煤机

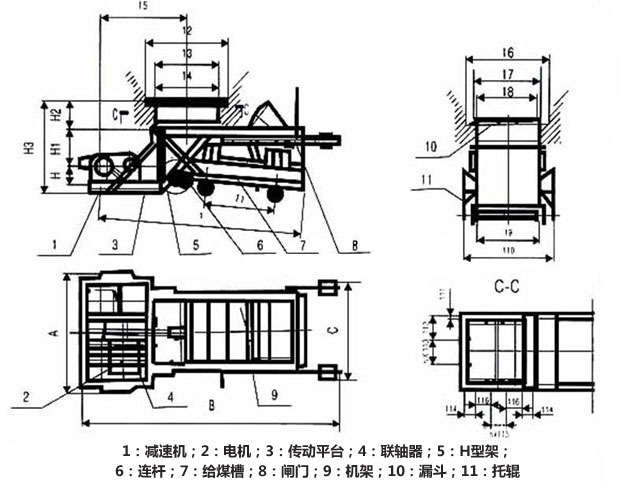

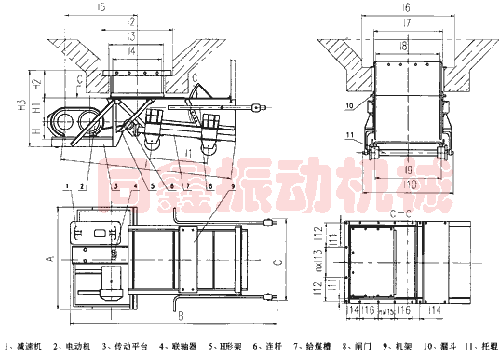

K型往复式给料机(往复式给煤机)产品主要外形尺寸图:

K型往复式给料机(往复式给煤机)产品主要外形尺寸图-同鑫振动机械

K型往复式给料机(往复式给煤机)产品主要外形尺寸对照表:

型号 A B C H H1 H2 H3 L 11 12 13 14 15 16
K-0 1360 3100 846 210 210 325 1051 2450 840 1000 800 750 1040 750
K-1 1360 3100 1112 210 210 325 1051 2450 840 1000 800 750 1040 1000
K-2 1360 3540 1112 208 208 325 1297 2850 1150 1250 1050 1000 940 1000
K-3 1352 3950 1360 250 250 345 1340 3270 1400 1500 1300 1250 1157 1250
K-4 1622 4740 1632 330 330 345 1543 3850 1700 1750 1550 1550 1435 1500

表二:

型号 17 18 19 110 111 112 n*113 114 n*115 116 N*MD
K-0 550 500 500 830 35 191 1*200 131 1*190 190 14*M20
K-1 800 750 750 1080 35 275 1*280 131 1*190 190 16*M20
K-2 800 750 750 1080 35 208 1*208 91 1*225 225 17*M20
K-3 1050 1000 1000 1300 35 273 1*273 91 1*290 290 17*M20
K-4 1300 1250 1580 1580 35 270 1*270 96 1*320 220 20*M20

说明:

 1.K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
 2.调调节闸门时,其给料量受调节闸门控制。
 3.一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。

K型往复式给煤机安装使用与维护:

K型往复式给煤机安装说明:


K型往复式给煤机给煤机体(或漏斗)是固定在料仓口下,在安装前需要找平,将机架与料仓口用螺栓紧固,然后再将传动平台找正,H形架与机架、传动平台焊牢。减速机、电机找正,调节好后,螺栓紧固。

K型往复式给煤机使用与维护:

K型往复式给煤机安装后需空负荷试车2小时,滚动轴承温升不可大于600C。
调节给料能力时,将曲柄部位销轴拨出,松动螺母、转动曲柄,
按曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,紧固销轴和螺母即可。
给煤机在工作中,煤仓内应贮存有足够的煤量,以避免装煤入仓时,直接冲击底板。
机件与煤直接磨擦之衬板,其厚度磨损一半以上时应更换。
传动机件、减速机应在连续工作6个月后检修清洗滚动轴承、箱体,更换磨损件。
电动机、减速机按维护要求进行。

K型往复式给料机产品安装及使用指导:

 1.往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
 2.安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承*高温升不得高于60℃。
 3.依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

客户订货须知:

1.签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
2.随机技术文件:产品合格证、装箱单、产品使用说明书。
3.设备出厂时一般使用的是普通电机、电压为380V、配套使用的是ZQ系列减速机;如有特殊要求,如(使用其它电压电机、防爆电机、以及其它型号减速机等)需在订货时说明。
