      XZS系列三次元振动筛(旋振筛)

旋振筛-同鑫振动              旋振筛-同鑫振动

XZS系列三次元振动筛(旋振筛)产品概述:

      三次元振动筛分过滤机又称旋振筛,振动筛,震动筛,圆振筛,过滤机。同鑫振动机械生产的XZS系列旋振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹;可以对物料进行精筛分、概率筛分等。其工作特点如下:
   1、体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
   2、筛分精度高、效率高,任何粉、粒、粘液类均可使用。
   3、筛网不阻塞、粉末不飞扬、筛分最细可达500目(28微米)过滤最细可达5微米。
   4、独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
   5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。

XZS系列三次元振动筛(旋振筛)产品主要特点:

    1. 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
    2. 换网容易、操作简单、清洗方便。
    3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
    4. 杂质、粗料自动排出,可以连续作业。
    5. 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
    6. 体积小,不占空间移动方便。
    7. 筛机最高可以达到五层,建议使用三层。
    8.独特的网架结构(子母网分离式):本公司设计制造的旋振筛其母网完全支撑细网(工作网),因此细网可获得较长寿命而降低细网耗材使用,于长时间之生产过程可降低诸多成本,可快速更换细网(仅需3-5分钟)
   9.超强动力振动电机:本公司设计制造的旋振筛采用通用YZUL系列新型动力激振器,三维动力突出,处理物料产量高,精度细。
  10.筛机设计精巧,容易装配,一人即可操作使用。
主要特色:机器坚固,耐用,正常使用下,机器可耐用15-20年。

XZS系列三次元振动筛(旋振筛)产品主要应用行业:

   食品行业:面粉、奶粉、淀粉、鱼粉、米粉、维生素、调味品、糊精、饮料、果汁、砂糖、酱油、凤梨汁、酵母液等;
   化工行业:油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉等;
   制药行业:医药中间体、医用辅料、中药粉、中药液、西药粉、西药液等;
   陶瓷磨料冶金行业:铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等。

XZS系列三次元振动筛(旋振筛)产品外形示意图:

XZS系列三次元振动筛(旋振筛)产品主要技术参数表:

型号

600

800

1000

1200

1500

1800

2000

有效筛面直径mm

φ540

φ730

φ900

φ1100

φ1400

φ1700

φ1886

有效筛分面积

0.2281

0.4183

0.6359

0.9499

1.5386

2.2687

2.7922

筛网规格

2——500

层数

1-5

1-5

1-5

1-5

1-5

1-3

1-3

功率KW

振动电机

0.55

0.75

1.1

1.5

2.2

3.0

3.7

普通电机

0.75

1.1

1.5

1.5

2.2

2.2

3.0

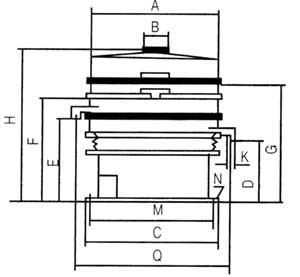

XZS系列三次元振动筛(旋振筛)产品外形尺寸参照表:

型号 A B C D E F G K M N Q/2 全高
一层 二层 三层
XZS-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820
XZS-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820
XZS-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950
XZS-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000
XZS-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180
XZS-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620
XZS-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824
XZS-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834

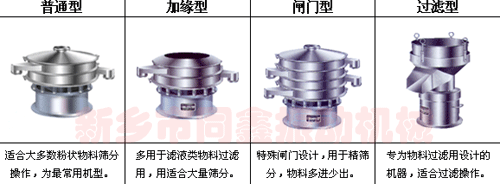

XZS系列三次元振动筛(旋振筛)产品类别:

同鑫提示:旋振筛制作材质分别为普钢、不锈钢、碳钢制作,对于物料的接触有特殊要求需采用全不锈钢。普通型的旋振筛产品多有普钢及不锈钢制造 ,多用于细粉、微粉、及干、湿等物料的筛分。旋振筛产品可以完全由普通碳钢制造或者由不锈钢制造,但由于成本考虑,多采用筛分体为不锈钢+碳钢底座的解决方案。用户需要根据自己的使用情况来选择自己所需要的材质。选型及报价请联系我公司工作人员!
