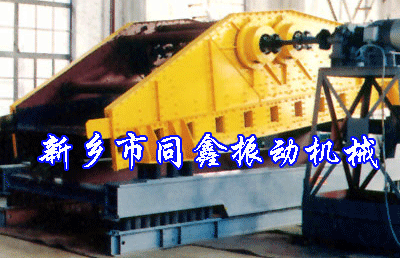

      ZSL系列大型冷矿振动筛



      冷矿振动筛(冷矿筛)采用双轴激振器,电机不参振,由两台电机外拖作反向自同步旋转,使筛箱产生较大振幅沿直线方向作周期性往复运动,从而达到筛分目的的一种振动筛设备。

  冷矿振动筛特点 筛板采用耐磨合金钢或不锈钢筛板,具有不变形、寿命长,筛分效率高特,筛板安装方便、拆卸简单特点;同时具有生产能力大、工作可靠、振幅调节方便、传给基础的动负荷小等优点。

  冷矿振动筛构成 冷矿振动筛振动筛由筛箱、振动器、支承弹簧、隔振架、二次隔振弹簧、电动机及其支架等组成。筛框部件由筛框、筛面及紧固装置组成。筛框侧板用整块优质钢板制造、侧板、架强筋板和横梁、振动器底架间的连接采用高强度的螺栓与自锁式螺母或环槽铆钉连接、牢固可靠。

  振动器一般安装在筛框上部的两边侧板上、制成上振式结构,振动器也可布置在筛框的上部用万向联轴器连接,振动器采用迷宫环密封,干油润滑。该系列冷矿筛板采用耐磨合金钢或不锈钢筛板,不变形,寿命长等特点。

  冷矿振动筛应用已广泛用于冶金、矿山、煤碳、港口等工业部门,主要用于温度在150℃以下冷烧结矿分级作业。该系列冷矿筛根据工作场地的状况,电机可安装在左侧或右侧;根据电机和激振器的安装位置不同设计制造各种规格的冷矿振动筛。

ZSL系列大型冷矿振动筛产品概述:

   ZSL系列大型冷矿振动筛属于双轴直线振动筛,由两台电动机以万向联轴器带动两串振动器做反向自同步运转,使筛箱产生较大振幅的直线振动,电机不参振,这种振动筛具有生产能力大、工作可靠、振幅调节方便、传给基础的动负荷小等优点。已广泛用于冶金、矿山、煤炭、港口等工业部门。

ZSL系列冷矿振动筛工作原理与结构特点:

    ZSL系列冷矿振动筛均为座式安装。采用双轴激振器,电机不参振,由两台电机外拖作反向自同步旋转,使筛体沿直线方向作周期性往复运动,从而达到筛分目的。ZSL系列冷矿振动筛的横梁及筛箱侧板采用锅炉板制造且采用环槽铆钉铆接,结构坚固耐用。

ZSL系列大型冷矿振动筛主要特点:

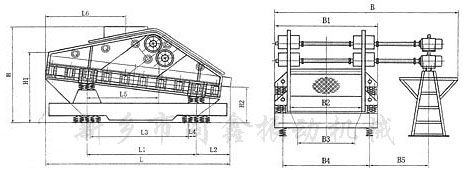

    该系列振动筛由筛箱、振动器、支承弹簧、隔振架、二次隔振弹簧、电动机及其支架等组成。
筛框部件由筛框、筛面及紧固装置组成。筛框侧板用整块优质钢板制造、侧板、加强筋板和横梁、振动器底架间的连接采用高强度螺栓与自锁式螺母或环槽铆钉连接、牢固可靠。
    振动器一般安装在筛框上部的两边侧板上、制成上振式结构,振动器也可布置在筛框的用 万向联轴器连接,振动器采用迷宫环密封,干油润滑。ZSLF系列的振动器为法兰式(又称镶嵌式)。
    电动机安装在固定支架上,用万向联轴器振动器相连接,电动机不参振。
    ZSL系列大型冷矿筛均装有隔振架和二次隔振弹簧。
    ZSL系列筛为单层筛面,本公司同时也生产多种型号的双层大型冷矿筛。

ZSL系列大型冷矿振动筛技术参数:


型号

筛面面积

给料粒度

处理量

双振幅

电动机

m2

mm

t/h

mm

型号

功率Kw

电压

ZSL1860

10.8

<200

100-250

8-11

Y200L-8

2×15

380

ZSL2060

12

<200

200-300

Y200L-8

2×15

ZSL2575

18.75

<200

250-400

Y225S-8

2×18.5

ZSL3070

21

<300

350-500

Y225M-8

2×22

ZSL3175

23.25

<300

450-600

Y225M-8

2×22

ZSL3090

27

<300

550-700

Y280S-8

2×37
