刚性叶轮给料机、星型卸料器、卸灰阀

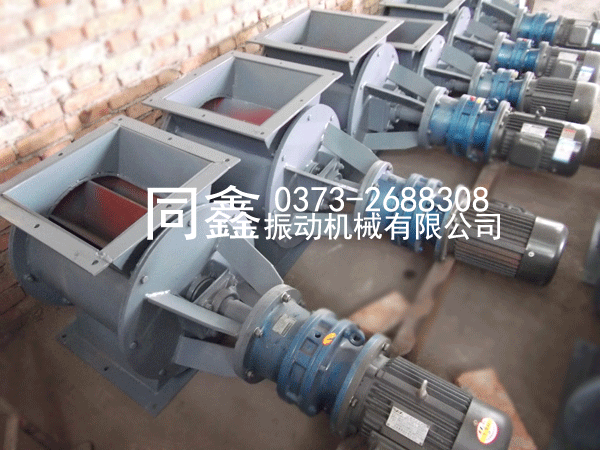

同鑫刚性叶轮给料机、星型卸料器、卸灰阀

同鑫刚性叶轮给料机、星型卸料器、卸灰阀产品概述:

刚性叶轮给料机又叫做
星型卸料器、卸灰阀用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。GY型刚性叶轮式给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。 可制作圆形法兰口和方形法兰口。
   刚性叶轮给料机是一种定量给料设备。本机配用摆线针轮减速机,它通过减速机出轴直接与主轴刚性联接,从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片,其上装有橡胶密封片,用压板压紧,密封片紧贴外壳内壁。当电机旋转时,主轴、叶轮同时旋转,物料从上部料仓通过进料口进入叶轮槽内,旋转的叶轮把物料带到出料口喂送出去。刚性叶轮给料机给粉量的调节是靠改变电磁调速异步电动机的转数来达到的。变速系统是由一级蜗轮与蜗杆付构成的。当变速时由蜗杆付通过安装在同一主轴上的刮板,供给叶轮和测量叶轮带着煤粉在供给叶轮壳内转180°到供给叶轮壳缺口处,落到测量叶轮内的齿槽,测量叶轮再转180°又把煤粉带到下部体内的缺口处煤粉即落入出粉管中,按此过程就达到连续、均匀给粉和防止停机时煤粉自流的目的。

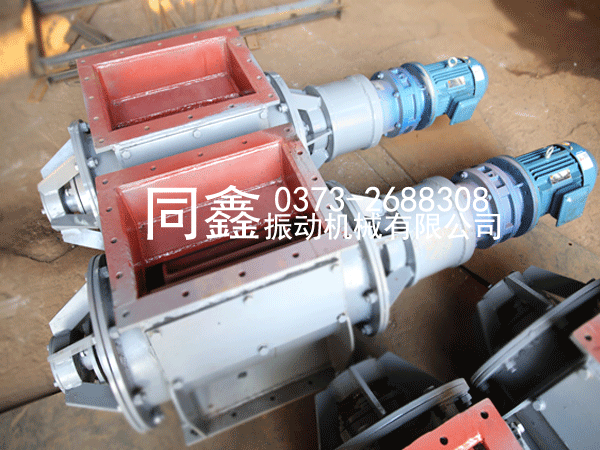

同鑫刚性叶轮给料机、星型卸料器、卸灰阀

刚性叶轮给料机除了具有给料均匀、结构紧凑、密封性能好运转可告外,还具有如下特点:
  1、在运转中较高两端进料少,因此磨损耗小,比一般叶轮给料机具有明显的节能功效;
  2、两端轴承挑出本体之外,轴承内不易进粉而免除不应有的磨损,改老式的滑动轴承为滚动轴承,使用极为可靠。

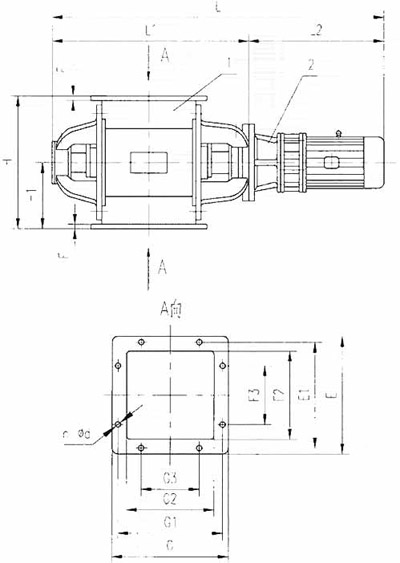

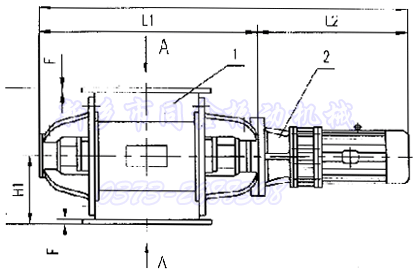

同鑫刚性叶轮给料机、星型卸料器、卸灰阀外形图:

同鑫刚性叶轮给料机、星型卸料器、卸灰阀外形图

GY型刚性叶轮给料机技术参数:

型号规格
生产能力
(m3/h)
叶轮转速
(rpm)
进出料口尺寸

长×宽(mm)

摆线针轮减速电动机
给料机本体外形尺寸

长×宽×高(mm)

参考重量(kg)
不含驱动装置部分
型号
功率
(km)
转速
(r/min)
GY200×200
7
34
200×200
BLY18-43
1.1
34
510×300×300
67
GY200×300
10
34
200×300
BLY18-43
1.1
34
610×300×300
77
GY300×300
23
34
300×300
BLY18-43
1.1
34
690×400×450
155
GY300×400
31
34
300×400
BLY18-43
1.5
34
790×400×450
174
GY400×400
53
34
400×400
BLY22-43
3
34
830×520×600
231
GY400×500
67
34
400×500
BLY22-43
3
34
930×520×600
268
GY500×500
106
34
500×500
BLY22-43
4
34
960×640×760
550

★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
