首页——产品推荐 >> 链式输送机-同鑫振动机械

FU型链式输送机(头部装置)-同鑫振动机械       FU型链式输送机(尾部装置)-同鑫振动机械

FU型链式输送机(头部装置)-同鑫振动机械     FU型链式输送机(尾部装置)-同鑫振动机械

FU型链式输送机产品概述:

   FU型链式输送机(简称“链运机”)是一种用于水平(或倾斜≤15°)输送粉状、粒状、小块状物料的新产品,在技术上处于国内先进水平。本产品设计合理,结构新颖,使用寿命长,运转可靠性高,节能高效,密封、安全且维修方便。其使用性能明显优于螺旋输送机、埋刮板输送机及其它输送设备,是一种较理想的新型输送设备。FU型链式输送机产品广泛用于建材、化工、矿山、冶金、电力、粮油加工、机械、交通、港口和运输行业。

FU型链式输送机产品工作原理:

    FU型链式输送机产品利用散料具有内摩擦和侧压力的特性,保证了料层之间的稳定状态,在输送链作用下形成了连续的整体流动。链式输送机主要由头节、中间节、选配节、尾节、和输送链、进也料口、驱装等组成,驱装分左装和右装两种,驱装型号根据输送量和输送长度选配;链式输送机产品目前常见的进科口布置形式分三种型式:上进料口、侧进料口、两侧进料口,出料口为头部出料口,也可以中间底层出料和中间侧面出料,供用户选用。

FU型链式输送机产品特点:

  1、输送量大,允许在小容量空间内输送大量物料,输送能力15~500立方/小时;
  2、输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%~60%;
  3、密封和安全:全密封的机壳使粉尘无缝可钻,操作安全,运行可靠;
  4、使用寿命长:用合金钢材经先进的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1~3年;
  5、输送长度长,水平输送距离可达60米以上;
  6、工艺布置灵活,可高架、地面、地坑,爬坡(15度 )安装,可多点进出料;
  7、使用费用低,节电且耐用,维修率极低,降低消耗,提高效益。

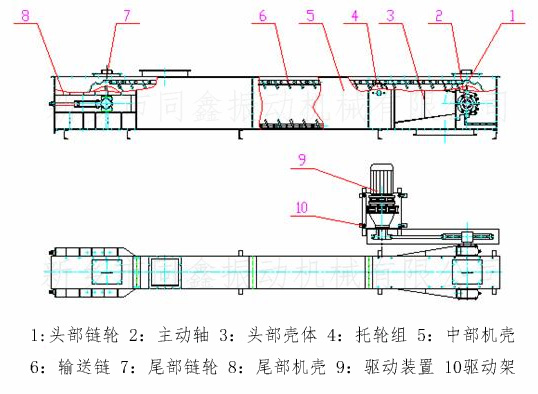

FU型链式输送机产品外形结构示意图:

FU型链式输送机产品外形结构示意图:同鑫振动机械

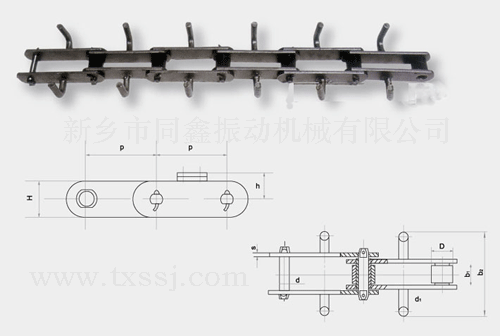

FU型链式输送机产品专用链条参考图:

FU型链式输送机产品专用链条参考图:同鑫振动机械

FU型链式输送机产品外形结构示意图:

型号

FU200

FU270

FU350

FU410

FU500

槽宽(mm

200

270

350

410

500

输送能力(m3/h

10-30

20-60

35-100

50-130

80-200

链速(m/min

10-30

10-30

12-30

12-30

12-30

链条节距(mm

125

185

200

200

300

输送距离(m

8-25

8-50

8-50

8-50

8-50

输送斜度(°

≤15

电机功率(kw

2.2-7.5

电机功率(kw

2.2-7.5

电机功率(kw

2.2-7.5

驱动装置安装形式

左右装,背装式

传动形式

链传动

适用粒度(mm

5

适用粒度(mm

5

适用粒度(mm

5

适用湿度(%

≤5

适用温度(℃)

≤150

注:上表中技术参数仅供参考,具体以实际生产尺寸准,解释权归同鑫公司所有。

输送不同磨琢性物料时所推荐的链速:

物料磨琢性

特大

链速m/min

推荐

10

15

20

30

*大

15

20

30

40

输送水泥生熟原料和成品粉料的*适链速:

物料

生料细粉或水泥成品

熟料细粉或水泥成品

生料或熟料粗粉回料

料温℃

60

60-120

60

60-120

*适链速m/min

15-20

10-13.5

10-20

10

*大链速m/min

25

15

13.5

12

   FU系列链式输送机是输送粉状、粒状物料的连续输送机械新产品,其使用性能优于螺旋输送机,埋刮板输送机;水平、倾斜布置,是冶金、化工、矿山、建材、粮饲加工等行业一种理想的新型输送设备。FU系列链式输送机由机头部件、中间槽体、机尾部件、刮板输送链、驱动装置、安装枕梁组成。全封闭机构,设备运行时无物料外泄;输送链采用优质滚子链,单链布置形式;设备的进出料口,输送长度可根据工艺要求灵活设计布置。

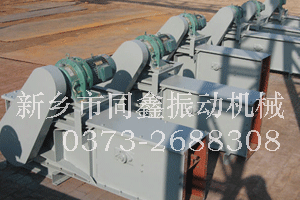

FU系列链式输送机产品真机照片展示:

FU系列链式输送机产品真机照片展示图一:同鑫振动机械  FU系列链式输送机产品真机照片展示图二:同鑫振动机械  FU系列链式输送机产品真机照片展示图三:同鑫振动机械FU系列链式输送机产品真机照片展示图四:同鑫振动机械  FU系列链式输送机产品真机照片展示图五:同鑫振动机械  FU系列链式输送机产品真机照片展示图六:同鑫振动机械

同鑫振动机械可根据用户需要而设计制造特殊型号规格的输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
