首页——产品推荐 >> 脱水斗式提升机、捞抗斗式提升机-同鑫振动机械      点击查看同鑫品牌脱水斗式提升机系列产品真机照片

脱水斗式提升机

脱水斗式提升机、捞抗斗式提升机-同鑫振动机械

脱水斗式提升机/坑捞斗式提升机产品概述:

   脱水斗式提升机捞抗斗式提升机(以下简称斗提机)是选煤厂和钙镁磷肥厂常用的机械设备之一,具有结构简单、运转可靠的优点。主要用于提升洗后的中煤、矸石和激冷后的钙镁磷肥,也适用于输送洗涤后的块状或颗粒状的其他物料,以便物料在提升输送过程中,在料斗内自行脱水。

   同鑫公司生产的斗式提升机分为脱水式提升机和捞坑式提升机,其中脱水提升机主要用于洗煤厂对跳汰洗选后的中煤或矸石提升运输和脱水,捞坑斗式提升机则用于从捞坑沉淀池中提升大颗粒精煤和细粒煤,并使物料在提升过程中自行脱水。脱水斗提升机共有八种规格:T3240T3260T4060T4080T40100T50100T50140,尾部组件的支承轴承座置于尾部壳体外面,方便检修。

脱水斗式提升机/坑捞斗式提升机产品型号说明:

示例 T3240脱水斗式提升机:T—脱水 32—斗链节距(cm) 40料斗宽度(cm)

示例 L3240捞坑斗式提升机:L—捞坑 32—斗链节距(cm) 40料斗宽度(cm)

脱水斗式提升机/坑捞斗式提升机产品结构简介:

1、脱水斗提机

  (1)驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
  (2)头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
  (3)机体由头部节段、
中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
  (4)尾部组件包括尾轮
、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;
  (5)斗链由两条链条和斗
子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
  (6)捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;
  (7)头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上。

2、捞抗斗提机

    捞抗斗提机分吊式(坑外式)捞抗斗提机(其结构见图)和座式(坑内式)捞抗斗提机 。
   捞抗斗提机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同,捞抗斗提机和尾部组件根据使用特点分吊式尾部组件(配吊式尾部漏斗)和座式尾部组件(直接安装在坑内)。
   捞抗斗提机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成 。

脱水斗式提升机/坑捞斗式提升机产品技术参数参考表:

表一:

主要参数

T3240

T3260

T4060

T4080

T40100

T50100

T50120

T50140

提升机*大长度m

20

23

26

提升机角度°

55~70

运输物料粒度mm

0~100

斗宽mm

400

600

800

1000

1200

1400

斗子容量L

28.3

42.5

66.4

88.6

110.7

173

207.6

242.2

斗子间距mm

640

800

1000

输送能力t/h

15.3~51.6

23~77.5

28.7~96.8

38.3~129.2

47.8~161.4

59.8~201.8

71.8~242.2

83.7~282.5

表二:

主要参数

L3240

L4060

L40100

L50120

L50140

提升机*大长度,m

20

23

26

提升机倾角,(°)

60--70

运输物料粒度,mm

0--100

斗宽,mm

400

600

1000

1200

1400

斗子容量,L

20.8

51.9

86.5

161.7

188.6

斗子间距,mm

320

400

500

输送能力,t/h

15.9-56.9

31.8-80.4

53-134

79.2-200.4

92.4-233.7

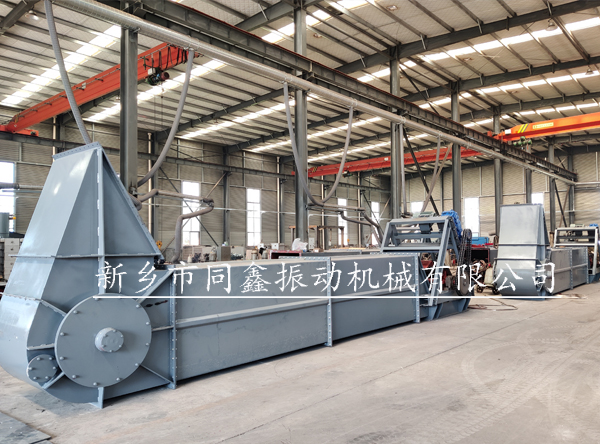

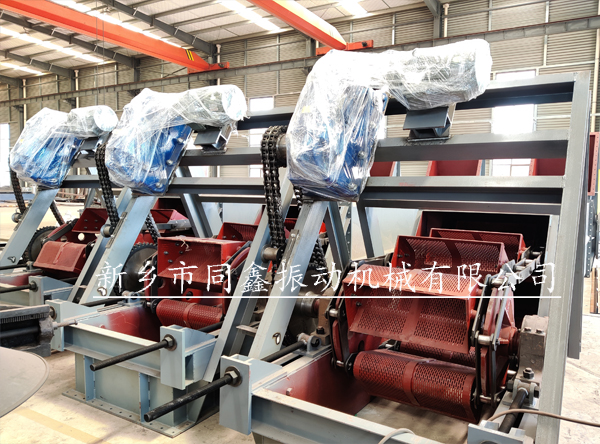

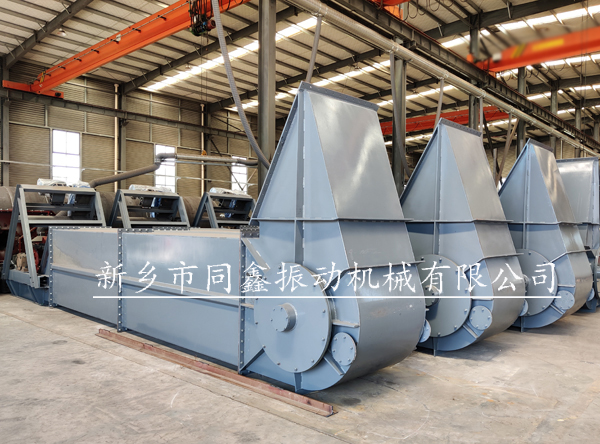

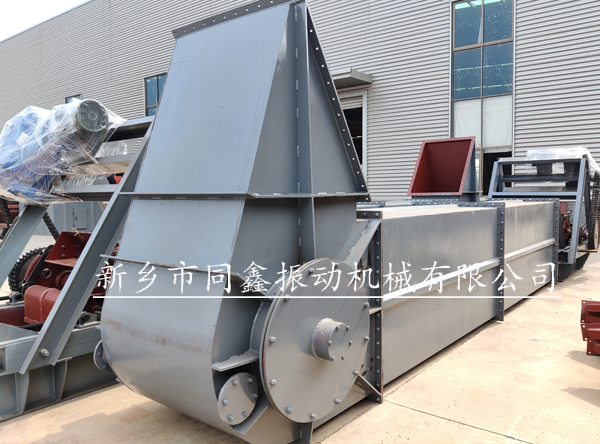

T/L系列脱水斗式提升机/坑捞斗式提升机产品真机照片展示:

脱水斗式提升机脱水斗式提升机脱水斗式提升机脱水斗式提升机

T/L系列脱水斗式提升机/坑捞斗式提升机产品订货须知:

订货时请注明产品名称、规格型号、机长、倾斜角度、斗链速度、配套功率及装配形式等,并提供供货总图、或其他特殊要求。

同鑫公司产品为下属生产车间自主加工制造,内部质检中心控制质量及设备出厂检测等,确保每一台设备的品质;为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商.
    销售渠道为厂家直销、订单式生产。采购设备直线联络,即绕开了用户与中间商、贸易商的不必要交涉,又降低了用户的采购成本,实现生产厂商直接与用户一对一的交流与服务,从而以优惠的价格为顾客提供高质量的产品及服务。

新乡市同鑫振动机械有限公司设备售后服务说明书

  合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!

  我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。

  合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!

  老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的脱水斗式提升机/坑捞斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
