 >> 目前位置 >> 产品展示

同鑫产品类别:给料机、给料设备

  产品推荐

电磁振动给料机(型号GZ)-同鑫振动机械

电磁振动给料机(型号GZ)-同鑫振动机械

电磁振动给料机产品摘要:

   电磁振动给料机(惯性振动给料机)产品广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

GZ系列电磁振动给料机产品概述:

   GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中。 适应于自动配料、定量包装和自动控制。电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备分敞开型和封闭型两种。还可根据要求生产电机振动给料机、往复式给料机,振动给料斗、及相配套使用的输送机等振动设备。
电磁振动给料机产品用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备;主要分为分敞开型和封闭型两种;安装方式一般为悬挂式。 电磁振动给料机结构简单,操作方便,耗电量小;可以均匀地调节给料量;一般用于松散物料。根据设备性能要求,配置设计时应尽量减少物料对槽体的压力,按制造厂要求,仓料的有效排口不得大于槽宽的四分之一,物料的流动速度控制在6-18m/min.对给料量较大的物料,料仓底部排料处应设置足够高度的拦矿板;为不影响给料机的性能,拦矿板不得固定在槽体上。为使料仓能顺利排出,料仓后壁倾角最好设计为55-65度。

GZ系列电磁振动给料机产品主要特点:

   该系列电磁振动给料机具有体积小、噪音低、重量轻、工作频率高、耗电少、可用于自动控制的流程中实现生产流程自动化。 无级调节给料量,可在额定电压、振幅条件下频繁启动和连续运转,安装维修方便。
电磁振动给料机在使用过程中,可以调节激振力来改变和控制流量,因而调节方便,流量稳定,噪音低,耗电小,无冲料现象,同时本机具有重量轻,体积小,保养方便等特点,如采用封闭式结构,可防止粉尘外溢及环境污染。
电磁给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,振动给料机在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。振动给料机与其它振动给料机械设备相比,具有以下优点:
1、电磁振动给料机电气控制采用半波整流电器,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。
2、电磁振动给料机无转动零部件,不需润滑,结构简单,维修方便。

GZ系列电磁振动给料机结构:

   电磁振动给料机由以下主要部件组成:给料槽、电磁振动器、减振装置、控制箱。

GZ系列电磁振动给料机产品用途及适用范围:

   电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

GZ系列电磁振动给料机产品主要技术参数表:

类型
型号
生产率(t/h)
给料粒度mm
双振幅mm
供电电压(V)
电流(A)
有效功率(Kw)
配套控制箱型号
水平
-10度
工作电流
表示电流
基本型
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
上振型
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
20
3
XKZ-100G3
GZ8S
400
560
300
39.4
32
4
封闭型
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3.0
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
轻槽型
GZ5Q
100
140
200
1.5
220
12.7
10.6
0.65
XKZ-20G2
GZ6Q
150
210
250
380
16.4
13.3
1.5
XKZ-20G3
GZ7Q
250
350
300
24.6
20
3
XKZ-100G3
GZ8Q
400
560
350
39.4
32
4
平槽型
GZ5P
50
70
100
1.5
220
12.7
10.6
0.65
XKZ-20G2
GZ6P
75
105
380
16.4
13.3
1.5
XKZ-20G3
GZ7P
158
175
24.6
20
3
XKZ-100G3
宽槽型
GZ5K1

200
100
1.5
220
12.7*2
10.6*2
0.65*2
XKZ-20G2
GZ5K2

240
GZ5K3

270
GZ5K4

300
圆管型
GZ1G
2

50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2G
4

50
3.0
2.3
0.15
XKZ-5G2
GZ3G
10

60
4.58
3.8
0.2
XKZ-5G2
GZ4G
20

70
8.4
7
0.45
XKZ-20G2
GZ5G
40

80
12.7
10.6
0.65
XKZ-20G2
特大型
GZ11-T

1000物料为煤比重0.85
300
1.5
380
47.6*2
38.6*2
5.5*2
SZK.00

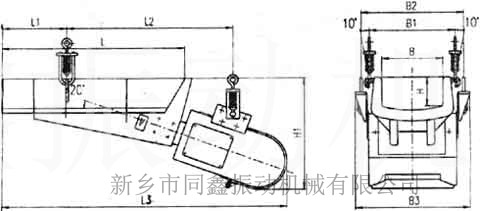

GZ系列电磁振动给料机产品外形示意图:

GZ系列电磁振动给料机产品外形示意图-同鑫振动机械

GZ系列电磁振动给料机外形尺寸图表:

型号

L

L1

L2

L3

B

B1

B2

B3

H

H1

H2

H3

GZ1

600

209

550

910

200

280

340

376

100

360

350

485

GZ2

800

310

660

1175

300

388

458

508

120

450

430

600

GZ3

900

311

790

1325

400

496

542

578

150

520

480

675

GZ4

1100

413

965

1615

500

620

686

762

20

645

550

814

GZ5

1200

465

1050

1815

700

850

761

844

250

765

645

980

GZ6

1600

400

1470

2410

900

1032

720

1092

250

1030

1090

1500

GZ7

1800

650

1465

2800

1100

1257

840

1332

250

1130

1300

1710

GZ8

2200

750

1800

3302

1300

1471

1000

1556

300

1343

1460

1995

GZ9

2400

800

2000

3515

1500

1676

1010

1776

300

140

1520

2200

GZ10GZ11基本型电磁振动给料机安装尺寸表:

型号

L

L1

L2

L3

B

B1

B2

B3

H

H1

H2

H3



GZ10

2500

750

2120

3630

1800

2014

2304

1000

2500

375

1450

1500

2235

GZ11

2800

900

2370

4060

2000

2234

2425

1010

2640

375

1545

1580

2310

GZ系列电磁振动给料机设备选型:
1.电磁振动给料机(震动给料机)主机选型:

生产率计算容量(t/m3

基本型

1.6

无特殊要求的物料给料

上振型

1.6

配置空间不够的情况下安装使用,其它与基本型相同

封闭型

1.6

易碎颗粒、粉尘较大及挥发性物料给料

轻槽型

1.0

比重较小的轻物料给料

平槽型

安配煤条件给出

薄料层均匀给料

宽槽型

按配煤条件给出

主要用于选煤,亦可用于向筛分设备给料

   GZ电磁振动给料机实际容重大于或小于上述计算容重时,生产率按实际物料容重进行换算。对于粒度小于1mm的物料,输送速度下降,含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一事实上值,会妨碍正常给料,推荐料层厚度H=(1/3~1/4)槽高。对有特称要求、特殊规格的产品,我公司可专门设计制造。
   电磁振动给料机(震动给料机)配套控制箱:
配套控制箱具有手动控制和自动控制两种功能。自动控制信号为0~5V或~20mA。控制箱基本电路采用先进的移相触发器控制固态继电器作为主回路整流控制原件,可靠性好、寿命长,是一种新型控制电路。控制箱分为挂式与台式两种,订货时请注明。

电磁振动给料机安装和调整的注意事项:

1.安装:该系列电磁振动给料机为吊式安装,其中振动器的悬挂杠应垂直吊挂,为了减少给料机的横向摆动,给料槽的悬挂吊杆应向外张开布置。四个悬挂吊杆挂在具有足够刚度的结构上,对于大型给料机为了维修和更换料槽方便,应布置移动滑架悬挂吊杆。安装时一般不要拆卸安装,安装后的给料机周围应有一定的游动间隙,使给料机处于自由状态。安装后的给料机横向应水平,以免给料机工作时物料向一侧偏移。按照控制原理图进行接线,并进行接地保护。安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓,然后用螺母锁紧。

2.调整:给料机出厂前已经调试好,经过现场试车各项基本参数确实达不到设计要求时,应进行一些必要的调试,其步骤如下:
GZ系列电振给料机振动器的设计气隙为2毫米(即铁芯和衔铁的装配间隙),如果装配间隙偏大,将会引起电流的显著增大,以至烧毁线圈;相反,如果间隙偏小,则铁芯和衔铁将容易发生碰撞,造成铁芯和衔铁的损坏。本系列电振给料机装配气隙的调整是用铁芯凸耳的长孔或铁芯后部的四个调整螺栓来实现。在调整装配气隙的同时,铁芯和衔铁的两个工作面必须保持平行,调整好再把调整螺栓锁紧。
(2)弹性系统的调节:本系列电振机弹性系统的调节是通过调整板弹簧组的片数来实现的。调节时,首先拧紧板簧的顶紧螺栓并松开装配用的连接叉定位螺栓,然后接通电源,调节电位器旋钮,逐渐增加电流,同时观察振幅指示牌所示的振幅,如果电流达到额定值时振幅偏小,则应首先把弹簧的顶紧螺栓稍许放松,这时如果振幅增大,电流下降,说明板簧组刚度偏大,应适当减少板簧片数。如果顶紧板簧的螺栓放松之后,振幅更加减少,则说明板弹簧组的赶度偏低,应适当增加板弹簧片数。如果初开车,当电流达到额定值时振幅偏大,并超过额定值,则说明板弹簧刚度偏低,亦应适当增加板弹簧片数。如此反复进行,直至振幅、电流达到额定值为止(当振幅达到额定值时电流稍低于额定值亦可)。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的给料设备。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
