大倾角皮带输送机(DJ系列)-同鑫振动机械

大倾角皮带输送机(DJ系列)-同鑫振动机械

   大倾角皮带输送机又称为挡边带式输送机,为一般用途的散状物料连续输送设备,采用的是具有波状挡边和横隔板的输送带。输送倾角可达0°-90°范围内,因此特别适用于大倾角输送。该系列皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业,在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。大倾角皮带输送机主要适用于输送碎石、石灰石、煤炭、砂、粘土、 烧结砂粉、木屑、粮食等物料的输送作业。

大倾角皮带输送机(挡边带式输送机)产品概述:


DJ系列大倾角皮带输送机(波状挡边带式输送机)是一种新型连续输送设备,它具有输送量大(同其它输送机相比,输送能力提高1.5~2倍);其通用性强(基本件与通用型带式输送机相同),适用范围广(适用于输送碎石、石灰石、煤炭、砂、粘土、 烧结砂粉、木屑、粮食等物料;适用于单位质量为500~2500kg/m3,最大块度约为100~250mm的物料); 结构简单、维护方便、占用空间小且节省投资(可取代输送机、斗提机联合布置形式而直接选用本机型)便于布置等特点,因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

大倾角皮带输送机(挡边带式输送机)产品工作原理:


大倾角皮带输送机(挡边带式输送机)其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”,在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送。大倾角皮带输送机(挡边带式输送机)可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃~+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

大倾角皮带输送机(挡边带式输送机)产品主要特点:


1、高倾角    2、大出率    3、不撒料    4、布置灵活

大倾角皮带输送机(挡边带式输送机)产品主要用途:

 1、大倾角皮带输送机(挡边带式输送机)为一般用途的散状物料连续输送设备,采用的是具有波状挡边和横隔板的输送带。因此,特别适用于大倾角输送。
 2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业,在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
 3、对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。
 4、大倾角皮带输送机(挡边带式输送机)输送倾角0°-90°范围内。

大倾角皮带输送机(挡边带式输送机)整机布置形式:


为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
   1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100~1500mm)和高式头架(头架高度H0=1600~2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100~1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600~2000mm)。
   2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
   3、下水平段:下水平段采用低式中间架支腿。

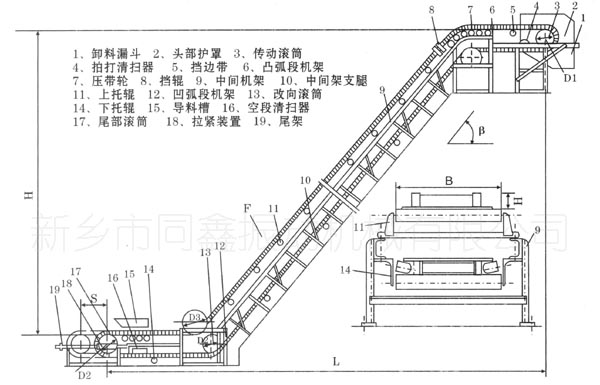

大倾角皮带输送机(挡边带式输送机)产品布置示意图:

大倾角皮带输送机(挡边带式输送机)产品布置示意图-同鑫振动机械

大倾角皮带输送机(挡边带式输送机)技术参数表:

带宽Bmm

300

400

500

650

800

挡边高(mm

40

60

60

80

80

120

120

160

120

160

200

240

部分输送倾角输送量Q3/h

30°

15

14

20

34

46

71

104

120

128

157

195

235

45°

11

10

14

26

35

57

83

97

102

127

157

195

60°

8

7

10

18

25

40

58

69

72

90

112

142

90°

4

4

5

10

13

21

31

37

38

48

60

76

外型尺寸

头轮中心高H2/hMM

350-100

1100-2000

1300-2000

1300-2000

尾轮中心高H2/hMM

335

330-490

600

600

600-800

中间段带面高H2/hMM

450

500-700

760-800

800-850

800-1115

中间段地脚宽B2/hMM

480

580

870

1020

1220

带宽Bmm

1000

1200

1400

挡边高(mm

120

160

200

240

160

200

240

300

160

200

240

300

400

部分输送倾角输送量Q3/h

30°

172

216

267

327

275

331

419

466

319

395

500

564

794

45°

137

175

216

271

222

267

347

384

258

318

414

465

680

60°

96

124

153

197

158

190

253

178

184

226

302

337

524

90°

51

66

83

106

85

102

136

149

98

121

162

180

281

外型尺寸

头轮中心高H2/hMM

1400-2000

1600-2000

尾轮中心高H2/hMM

600-800

800-1000

800-1200

中间段带面高H2/hMM

800-1200

1050-1500

1050-1700

中间段地脚宽B2/hMM

1440

1690

1890

大倾角皮带输送机(挡边带式输送机)订货须知:


根据输送机产量要求及工艺布置要求,用户在选型时须向我方提供输送机的布置形式及尺寸、带宽、皮带材质、输送量、物料及物料堆积密度等参数;如用户有特殊要求可与 我方另行洽谈,我方也可以根据您的使用要求非标设计、生产特殊型号规格的大倾角皮带式输送机。质量有保障,售后有服务,为您大倾角输送作业排忧解难!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
