同鑫产品类别:给料机、给料设备

  产品推荐

单管螺旋给料机(SID系列)同鑫振动机械

单管螺旋给料机SID系列) 同鑫振动机械

单管螺旋给料机(单管螺旋喂料机)产品概述:

   单管螺旋给料机(单管螺旋喂料机)是利用螺旋输送机原理进行改造而设计生产的均匀给料设备,该设备易于把非粘性的粉状、粒状及小颗粒物料从料仓及其它贮料设备中均匀地把料喂给受料设备,同时具有输送、密封、均化、搅拌作用,是水泥生料均化,料仓密封喂料中常用设备。单管螺旋给料机(单管螺旋喂料机)适用于建材、冶金、化工、电力等部门,单管螺旋给料机(单管螺旋喂料机)具有输送设备相同的作用。单管螺旋喂料机是用于粉粒状物料的均匀连续供料、卸料。它具有流量稳定、密封性好等特点。广泛应用于建材、化工、冶金等行业。单管螺旋喂料机的规格一般有:Ф100mm、Ф120mm、Ф150mm、Ф200m、Ф250mm、Ф300mm、Ф350mm、Ф400mm等。单管螺旋给料机(单管螺旋喂料机)制作材料可分为:碳钢及不锈钢,具体规格及长度可根据用户要求来定制。

   管式螺旋喂料机(螺旋给料机)分单管和双管两种形式,由卸料装置、螺旋轴、进料装置、驱动装置等部件组成。螺旋给料机(螺旋喂料机)将来料均匀地喂送到下道序中,当驱动装置中电动机带动减速机再联轴器传递给螺旋轴,物料从进料口中进入,在螺旋叶片的作用下将物料排出体外。双管螺旋喂料机由卸料装置,螺旋轴,进料装置.驱动装置等部件组成.

   螺旋喂料机由调速绞刀和计量绞刀组成,对粉状物料进行连续输送,动态计量和控制给料。螺旋喂料机最大给料能力:0.4-200吨/时;螺旋喂料机精度误差:0.5%(视现场情况而定);螺旋喂料机工作方式:连续自动;螺旋喂料机工作电压:380VAC±10% 50Hz ±2Hz;螺旋喂料机环境温度:-10℃~45℃

单管螺旋给料机(单管螺旋喂料机)技术参数表:

规格型号

螺旋管径(mm

输送距离(mm

螺旋转速(r.p.m

最大给料能力(m3/h

电机功率(kw

配套减速机

物料最大颗粒(mm

总重量(t

SID1215

Φ120

1500

20-80

1.4

1.1

ZQ250

20

0.65

SID1225

2500

0.87

SID1615

Φ160

1500

15-75

4.8

1.5

ZQ250

25

0.78

SID1625

2500

1.03

SID2015

Φ200

1500

15-60

7.4

2.2

ZQ250

30

0.92

SID2025

2500

1.23

SID3015

Φ300

1500

10-45

21.2

3

ZQ250

40

1.10

SID3025

2500

1.38

单管螺旋给料机(单管螺旋喂料机)外形尺寸对照表:

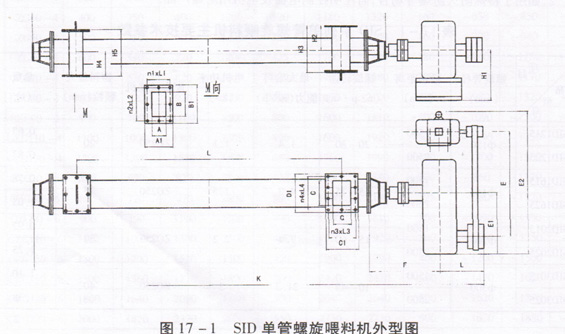

单管螺旋给料机(单管螺旋喂料机)外形尺寸图:同鑫振动机械

表一:

型号

L

K1

H1

H2

H3

H4

H5

K

F

J

E

E1

E2

SID1215

1500

2000

260

140

260

140

260

2615

545

220

600

350

960

SID1225

2500

3000

260

140

260

140

260

3615

545

220

600

350

960

SID1615

1500

2010

260

180

340

180

340

2625

545

220

600

350

960

SID1625

2500

3010

260

180

340

180

340

3625

545

220

600

350

960

SID2015

1500

2150

260

200

390

200

390

2775

605

220

640

350

1040

SID2025

2500

3150

260

200

390

200

390

3775

605

220

640

350

1040

SID3015

1500

2840

260

260

400

260

500

2865

605

220

640

350

1040

SID3025

2500

3240

260

260

500

260

500

3865

605

220

640

350

1040

表二:

型号

A

A1

n1×L1

B

B1

n2×L2

N5×Φ1

C

C1

n3×L3

D

D1

n4×L4

n6×Φ2

SID1215

80

160

1×130

140

220

2×95

6×Φ13

100

180

2×75

140

220

2×95

8×Φ13

SID1225

80

160

1×130

140

220

2×95

6×Φ13

100

180

2×75

140

220

2×95

8×Φ13

SID1615

100

190

2×85

180

270

3×80

10×Φ13

120

210

2×95

180

270

3×80

10×Φ13

SID1625

100

190

2×85

180

270

3×80

10×Φ13

120

210

2×95

180

270

3×80

10×Φ13

SID2015

120

210

2×90

220

310

3×90

10×Φ15

160

250

3×70

220

310

3×90

12×Φ15

SID2025

120

210

2×90

220

310

3×90

10×Φ15

160

250

3×70

220

310

3×90

12×Φ15

SID3015

200

300

3×85

335

435

4×98

14×Φ15

250

350

3×103

335

435

4×98

14×Φ15

SID3025

200

300

3×85

335

435

4×98

14×Φ15

250

350

3×103

335

435

4×98

14×Φ17

说明:
1、单管螺旋给料机(喂料机)的动力型式有多种组合,如摆线针轮减速机与电机直联式,硬齿面减速机与电机组合式等;
2、如用于特殊防火防爆场合,需要注明控制电器及电机用防爆产品。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的给料设备。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
