同鑫产品类别:斗式提升机

  产品推荐

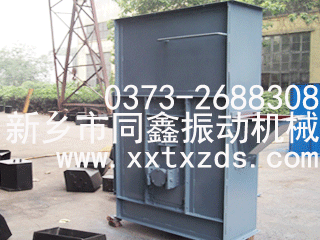

皮带式斗式提升机(TD系列) 同鑫振动机械

皮带式斗式提升机(TD系列)同鑫振动机械

  TD斗式提升机为垂直式斗式提升机,适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。由运行部分(料斗与牵引胶带带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m³粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
   TD型斗式提升机是新乡市同鑫振动机械有限公司基于D型斗式提升机基础上研制而成的新型斗式提升机产品,与D型斗式提升机相比,具有规格多输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了国际标准和国外先进标准)。
TD型斗式提升机具有以下特点:
  1、TD型斗式提升机输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍;
  2、牵引件采用高强度橡胶输送带具有较高的抗拉强度,使用寿命长;
  3、TD型斗式提升机结构简单、安装方便、便于调整、维修和保养;
  4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长;
本提升机为离心式或混合方式卸料,掏取式装料,适用输送堆积密度不大于1.5t/m³的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过60度。 本系列斗式提升机备有四种料斗:Q型(浅斗)、H型(弧底斗)、zh型(中深斗)、sh型(深斗),分别输送各种物料,用户可以根据物料特性来选择适当得料斗。本提升机代号为TD,即带式斗式提升机,产品规格以斗宽表示。

TD系列斗式提升机产品概述:


TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简单、运行平稳、挖取式装料、离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列斗式提升机产品基本结构:


TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳、驱动装置、逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m³粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

TD系列斗式提升机主要特点:

  1、TD型斗式提升机提升范围广:本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料;
  2、斗式提升机密封性好,环境污染少;
  3、驱动功率小,采用流入式喂料、诱导式卸料;采用大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少;
  4、使用寿命长:提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损;
  5、提升高度高:提升机运行平稳,因此可达到较高的提升高度;
  6、运行可靠性高:先进的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时。

TD系列斗式提升机系列产品技术参数表:

型号

TD160

TD250

TD315

TD400

料斗形式

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

输送量(m3/h)

5.4

9.6

9.6

16

12

22

23

35

17

30

25

40

24

46

41

66

斗宽(mm)

160

250

315

400

斗容(L)

0.5

0.9

4.2

1.9

1.3

2.2

3.0

4.6

2

3.6

3.8

5.8

3.1

5.6

5.9

9.4

斗距(mm)

280

350

360

450

400

500

480

560

带宽(mm)

200

300

400

500

斗速(m/s)

1.4

1.6

1.6

1.8

物料量大块(mm)

25

35

45

55



型号

TD500

TD630

TD160

TD250

TD350

TD450

料斗形式

Q

h

zD

Sd

h

zD

Sd

Q

S

Q

S

Q

S

Q

S

输送量(m3/h)

38

70

58

92

85

89

142

4.7

8

18

22

25

42

50

72

斗宽(mm)

500

630

160

250

350

450

斗容(L)

4.8

9

9.3

15

14

14.6

23.5

0.65

1.1

2.6

3.2

7

7.8

14.5

15

斗距(mm)

500

625

710

300

400

500

640

带宽(mm)

600

700

200

300

400

500

斗速(m/s)

1.8

2

1

1.25

1.25

1.25

物料量大块(mm)

60

70

25

35

45

55

说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.
斗提机料斗用途为:浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。 深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

TD型斗式提升机外形及安装尺寸:
TD型斗提机外形见图1,主要尺寸见表3,驱动装置配套及尺寸见表4-表6,选用YZ型驱动装置时,其安装尺寸与制造厂联系。

TD型斗式提升机的结构型式图如下:

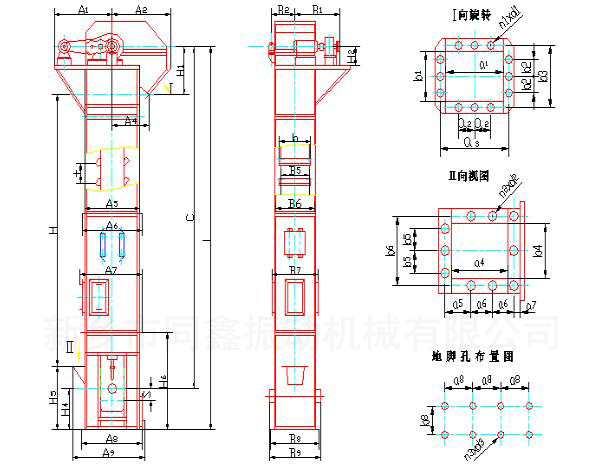

TD型斗式提升机外形结构型式图-同鑫振动机械

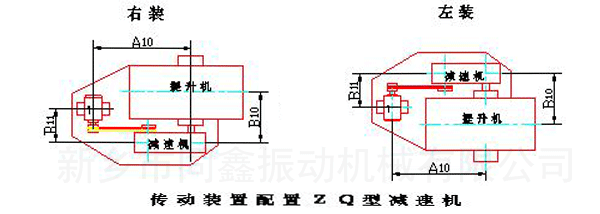

TD型斗式提升机传动装置配置图(右装、左装形式)同鑫振动机械

TD型斗式提升机外形尺寸表:

斗提机型号

TD100

TD160

TD250

TD315

TD400

TD500

TD630

轮廓高度L

C1100

C1363

C1535

C1640

C1790

C1865

C2045

整机结构

H
H4
S

C-820
600
200

C-930
700
250

C-1250
800
250

C-1245
850
250

C-1500
950
250

C-1700
900
250

C-1730
1060
315

料斗

t
b

200
100

350/280
160

450/360
250

500/400
315

560/480
400

625/500
500

710
630

地脚孔

a3
b3
n3
d
3

200
310
8
Φ18

250
400
8
Φ18

300
538
8
Φ18

300
648
8
Φ18

400
768
8
Φ22

400
900
8
Φ22

380
1020
10
Φ30

上、下部机壳及外形轮廓

H3
H6
A2
A6
A7
B2
B4
B
5

970
1210
692
776
1050
220
370
330

1185
1500
985
996
1235
295
461
475

1320
1800
1175
1266
1600
394
596
610

1488
1800
1200
1266
1700
440
706
710

1500
2000
1350
1558
1980
535
828
835

1655
2300
1410
1610
2200
605
980
1000

1750
2500
1590
1890
2500
660
1110
1110

中部机壳

A4
A5
B
3

776
805
390

982
1021
525

1152
1302
682

1254
1400
794

1548
1580
920

1570
1630
1040

1850
1910
1160

卸料口

H1
A3
a1
a2
a3
b1
b2
b3
n1
d
1

520
438
334
120
390
224
95
280
12
Φ12

630
548
365
150
431
315
150
381
12
Φ12

750
713
600
200
676
450
200
526
12
Φ12

795
763
560
230
638
560
230
638
12
Φ12

850
824
670
295
758
670
295
758
12
Φ14

1000
885
700
355
880
780
300
800
12
Φ18

1200
1045
700
300
800
900
280
1000
14
Φ18

进料口

H5
a4
a5
a6
a7
b4
b5
b6
n2
d
2

900
280
80
100
19
220
100
250
9
Φ10

1000
260
80
100
19
220
100
250
9
Φ12

1320
260
43
110
26
260
110
306
9
Φ12

1320
355
58
150
45
320
155
370
9
Φ12

1600
450
100
175
40
450
215
510
9
Φ14

1600
500
65
210
40
500
220
550
9
Φ14

1886
560
85
160
30
630
160
700
12
Φ14

1 ZQ型斗提机驱动装置配套表:

斗提机
型号

传动装置
代号

电动机

ZQ减速器型号

参考重量kg

型号

功率kw

右装传动装置

左装传动装置

TD100

C1

Y100L-6

1.5

ZQ25-16-ⅢZ

ZQ25-16-ⅣZ

230

C2

Y112M-6

2.2

240

TD160

C1

Y132S-6

3

ZQ35-12.5-ⅢZ

ZQ35-12.5-ⅣZ

472

C2

Y132M1-6

4

490

C3

Y132M2-6

5.5

ZQ40-12.5-ⅢZ

ZQ40-12.5-ⅣZ

563

C4

Y160M-6

7.5

621

TD250

C1

Y132M2-6

5.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

576

C2

Y160M-6

7.5

616

C3

Y160L-6

11

ZQ50-16-ⅢZ

ZQ40-16-ⅣZ

838

C4

Y180L-6

15

903

TD315

C1

Y160M-6

7.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

645

C2

Y160M-4

11

ZQ50-20-ⅥZ

ZQ50-20-ⅤZ

855

C3

Y160L-4

15

883

TD400

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

936

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1687

C3

Y200L2-6

22

1702

C4

Y225M-6

30

1787

TD500

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

1724

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1760

C3

Y200L2-6

22

1775

C4

Y225M-6

30

1810

TD630

C1

Y200L2-6

22

ZQ65-20-ⅥZ

ZQ65-20-ⅤZ

1876

C2

Y225M-6

30

1952

2 YY型斗提机驱动装置配套表:

斗提机型号

传动装置
代号

电动机

减速机型号

参考重量kg

型号

功率kw

TD160

C1

Y112M-4

4.0

ZLY112-16

296

C2

Y132S-4

5.5

ZLY112-16

321

C3

Y132M-4

7.5

ZLY125-16

355

TD250

C1

Y132S-4

5.5

ZLY112-16

373

C2

Y132M-4

7.5

ZLY125-16

466

C3

Y160M-4

11

ZLY140-16

587

TD315

C1

Y132M-4

7.5

ZLY125-16

452

C2

Y160M-4

11

ZLY140-16

590

C3

Y160L-4

15

ZLY160-16

639

TD400

C1

Y160M-4

11

ZLY140-16

551

C2

Y160L-4

15

ZLY160-16

693

C3

Y180M-4

18.5

ZLY160-16

734

C4

Y180L-4

22

ZLY180-16

790

TD500

C1

Y160L-4

15

ZLY160-16

771

C2

Y180M-4

18.5

ZLY160-16

812

C3

Y180L-4

22

ZLY180-16

854

C4

Y225M-6

30

ZLY200-16

1202

TD630

C1

Y200L2-6

22

ZLY180-16

1208

C2

Y225M-6

30

ZLY200-12.5

1401

C3

Y250M-6

37

ZLY224-12.5

1639

C4

Y280S-6

45

ZLY224-12.5

1815

斗式提升机的型号选用须知:


作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:
  1.物料的形态:物料是粉状还是颗粒状还是小块状。
  2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。
  3.物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
  4.单位时间内的输送量。
  一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。


★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
