同鑫产品类别:斗式提升机

  产品推荐

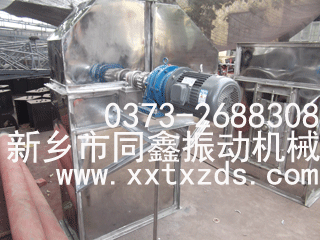

不锈钢斗式提升机(THE系列)-同鑫振动机械

不锈钢斗式提升机(THE系列)-同鑫振动机械

以下不锈钢斗式提升机(THE系列) 产品资料仅供参考,咨询、订购请致电:0373-2688308、2689086、2688987、3806869。

一、THE系列不锈钢斗式提升机产品概述:


斗式提升机是目前国内较为先进成熟的一种提升设备, 不锈钢斗式提升机(THE系列)整机采用不锈钢板材制作,是同鑫公司技术部、产品研发部结合客户使用情况,研发出品的一种新型斗式提升机,目前已被广泛用来提升各种散状物料,如:熟料、粮食、化肥、食品等。不锈钢斗式提升机(THE系列)已被广泛用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料、粮食、化肥、食品等。在各工业国家,这类提升机应用极广。

二、THE系列不锈钢斗式提升机产品特点:


1、提升范围广:这类提升机对物料的种类、特性及块度的要求少。不仅可提升粉状、粒状和块状物料,而且可提升磨琢性大的物料和温度250℃的物料 。
 2、输送能力大:提升量范围为15~800 m3/ h。
 3、使用寿命长:提升机的喂料采取流入式,运动部件与物料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒落,这就防止了物料对机体的磨损,输送链采用板链式高强度耐磨链条,延长了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明,输送链使用寿命超过5年。
 4、驱动功率小:这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低,且提升量大。物料提升时,几采无回料和挖料现象,因此无效功率少,理论计算轴功率是环链提升机的45%左右 。
 5、提升高度高:该系列提升机链速低,运行平稳,且采用板链式高强度耐磨链条,因此可达较高的提升高度(高达40m)。
 6、密封性好,环境污染少。
 7、运行可靠性好:先进的设计原理,保证了整机运行的可靠性。无故障时间超过3万小时。
 8、操作、维修方便,易损件少。
 9、整机刚性好、精度高:机壳经折边、中间压筋,再经焊接,机壳刚性好,外型美观。
10、使用成本低:由于节能和维修少,使用成本较低。

三、THE系列链式斗式提升机(不锈钢材质)产品外形图:

THE系列链式斗式提升机(不锈钢材质)产品外形图-同鑫振动机械

、THE系列不锈钢斗式提升机技术参数表:

型号

料斗型式

输送量(m3/h

斗容(L

斗速(m/s

转速(r/min

THE100

Q

4

0.15

1.4

67

H

7.6

0.3

THE160

Q

9

0.49

H

16

0.9

Zd

16

1.2

Sd

27

1.9

THE250

Q

20

1.12

1.6

61

H

36

2.24

Zd

38

3.0

Sd

59

4.6

THE315

Q

28

1.95

1.6

61

H

50

3.55

Zd

42

3.75

Sd

67

5.8

THE400

Q

40

3.1

1.8

55

H

76

5.6

Zd

68

5.9

Sd

110

9.4

THE500

Q

63

4.84

1.8

55

H

116

9.0

Zd

96

9.3

Sd

154

14.9

THE630

H

142

14

2.0

48

Zd

148

14.6

Sd

238

23.5

五、THE系列不锈钢斗式提升机产品结构:

斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件—由料斗和套筒滚子链条组成。

驱动装置--采取Y系列电动机,通过减速器(或直接用摆线针轮减速电机)和链传动组成。(可根据用户要求而定)。

驱动装置分左装和右装两种。分别与提升机左、右装对应。

注:提升机驱动平台由单面与三面两种平台制法,没有特殊要求我司以单面平台制作,客户要求采用三面平台或维修架时,请在合同上注明,差价另补。

上部装置--安装有逆止器、卸料口装有防回料板。

中间节--部分中间节装有轨道(双排链)(以防止链条工作中摆动),或检修口。

下部装置--安装采取坠重箱张紧。

六、
THE系列不锈钢斗式提升机产品的动力配备:

选择驱动装置时,可以选择表中列出的Y系列电动机+JZQ系列减速器,也可根据用户要求选用Y系列电动机+ZSY系列减速器或者直接选用摆线针轮减速电机。驱动功率在45Kw以上时,建议使用Y系列电动机+液力偶合器+ZSY系列减速器。驱动装置价格根据用户选用的驱动装置型号来定。

七、
THE系列不锈钢斗式提升机产品的安装要求:

1、斗提机下部区段的支撑面,必须保证坐落在基础的水平面上。
2、斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内,并且两轴心线均应与水平面平行。
3、中间机壳的法兰连接处,不得有显著的错位。法兰间可垫入石棉垫或防水粗帆布,以保证密封性。
4、斗提机的下部区段、中间机壳和上部区段的中心线应在同一垂直线上,其垂直度偏差在1m长度上不允许超过1mm,总高的累积偏差不允许超过8mm。
5、料斗在牵引件上的位置应正确,并紧固可靠。在运行中,不应有偏斜和碰撞机壳的现象发生。
6、螺旋拉紧装置调整好后,应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程,余下的拉紧行程应不少于全行程的50%。
7、减速机高速轴的轴线与电动机的轴线,应相互平行;低速轴的轴线与斗提机驱动轴的轴线,应在同一水平线上,其最大平行偏移量不得超过0.2mm,最大轴线交角不得超过40。
8、斗提机应安装起吊设备,起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2~2.2m。
9、斗提机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。

八、THE系列不锈钢斗式提升机产品润滑材料、周期和方法,见下表:

润滑部位名称

润滑材料

润滑周期

润滑方法

轴 承

耐水润滑脂

200小时

用注油器

拉紧螺栓

耐水润滑脂

500小时

涂抹

减速机

按所配置减速机说明书

6个月

倾注

电 机

耐水润滑脂

6个月

倾注

斗式提升机的型号选用须知:


作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:
  1.物料的形态:物料是粉状还是颗粒状还是小块状。
  2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。
  3.物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
  4.单位时间内的输送量。
  一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
