同鑫产品类别:脱水斗式提升机(T系列)同鑫振动机械

  产品推荐

脱水斗式提升机(T系列)同鑫振动机械

脱水斗式提升机(T系列)同鑫振动机械

脱水斗式提升机产品概述:


脱水斗式提升机(以下简称斗提机)是选煤厂和钙镁磷肥厂常用的机械设备之一,具有结构简单、运转可靠的优点。脱水斗式提升机主要用于提升洗后的中煤、矸石和激冷后的钙镁磷肥,也适用于输送洗涤后的块状或颗粒状的其他物料,以便物料在提升输送过程中,在料斗内自行脱水。

脱水斗式提升机产品型号说明:

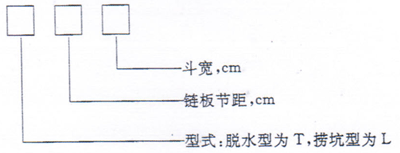

脱水斗式提升机产品型号说明:同鑫振动机械

脱水斗式提升机产品结构简介:

(1)脱水斗提机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
(2)头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
(3)机体由头部节段、中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
(4)尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;
(5)斗链由两条链条和斗子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
(6)捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;
(7)头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上;
(8)脱水斗提机结构见图。

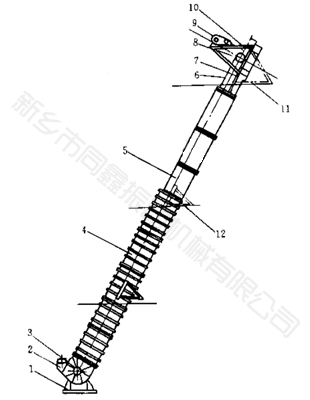

脱水式斗式提升机外形结构图:

脱水式斗式提升机外形结构图:同鑫振动机械

1:尾部支架;2:尾部节段;3:尾部组件;4:封闭节段;5:敞开节段;6:斗链:7:头部节段:8:头部组件;9:传动装置;10:传动支架;11:头部支架及扶梯;12:中间支架。

脱水斗式提升机产品技术参数表:

主要参数

T3240

T3260

T4060

T4080

T40100

T50100

T50120

T50140

提升机*大长度m

20

23

26

提升机角度°

55~70

运输物料粒度mm

0~100

斗宽mm

400

600

800

1000

1200

1400

斗子容量L

28.3

42.5

66.4

88.6

110.7

173

207.6

242.2

斗子间距mm

640

800

1000

输送能力t/h

15.3~51.6

23~77.5

28.7~96.8

38.3~129.2

47.8~161.4

59.8~201.8

71.8~242.2

83.7~282.5

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的 斗式提升机。
