同鑫产品类别:振动筛分设备

  产品推荐

圆振动筛(型号YK)-同鑫振动机械

圆振动筛(型号YK)-同鑫振动机械

YK系列圆振动筛(圆振筛)产品概述:

   YK系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。对于本系列振动筛筛网是主要易损件。根据物料品种和用户要求,可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。该系列振动筛为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。电机安装在筛框的左侧,也可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。

   YK系列圆振动筛用途及特点:YK型圆振动筛广泛用于选煤、选矿、建材、水电、轻工、建筑等部门做物料干式分级用,亦可试用老厂改造取代同规格的老式单轴筛及单轴筛及自定中心振动筛。筛机技术参数先进,振动强度高,处理能力大,筛分效率高。采用电机直接拖动振幅可调块偏心结构的振动器,结构简单,维修方便,使用寿命长。

YK系列圆振动筛(圆振筛)主要用途:

   YK系列圆振动筛是我厂根据用户需要,吸取国内处先进技术研制开发的产品,该系列圆振筛的筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

YK系列圆振动筛(圆振筛)型号说明:

2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 块偏心振动器
│ │
│ └──────────────- 圆振动

└──────────────── 筛面层数(单层不写)

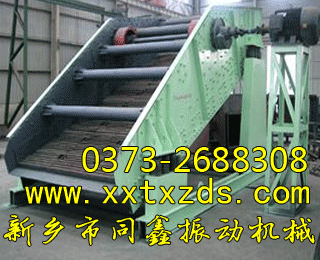

YK系列圆振动筛(圆振筛)外形示意图:

YK系列圆振动筛(圆振筛)外形示意图:同鑫振动机械

YK系列圆振动筛(圆振筛)主要技术参数表:

型号

筛网
层数

筛网
面积
(m2)

筛孔
尺寸
(mm)

*大
进料
尺寸
(mm)

处理
能力
(m3/h)

振动
功率
(r/min)

双振

(mm)

电机
功率
(kw)

筛面
倾角
(
)

筛面规格
(mm)

参考重量
(kg)

外形尺寸
(
长×宽×高)(mm)

2YK1225

2

6

4-50

400

8-60

800-970

8

5.5

20

1200×2500

3500

3040×1840×800

3YK1225

3

9

4-50

400

10-70

800-970

8

5.5

20

1200×2500

3850

3040×1840×1200

2YK1230

2

7.2

4-50

400

12-78

800-970

8

7.5

20

1200×3000

4200

3390×1900×800

3YK1230

3

10.8

4-50

400

13-80

800-970

8

7.5

20

1200×3000

4600

3537×1900×1200

2YK1237

2

8.88

4-50

400

15-86

800-970

8

7.5

20

1200×3700

4600

4090×1900×800

3YK1237

3

13.22

4-50

400

16-90

800-970

8

7.5

20

1200×3700

5200

4400×1950×1200

2YK1535

2

10.5

5-50

400

20-125

800-970

8

11

20

1500×3500

5890

4552×2250×900

3YK1535

3

15.75

5-50

400

21-125

800-970

8

11

20

1500×3500

6700

4552×2250×1600

2YK1545

2

13.5

5-50

400

22-150

800-970

8

15

20

1500×4500

6330

5400×2250×1600

3YK1545

3

20.25

5-50

400

22-150

800-970

8

15

20

1500×4500

6800

5400×2250×1700

2YK1548

2

14.4

5-50

400

22.5-162

800-970

8

15

20

1500×4800

6980

5300×2200×860

3YK1548

3

21.6

5-50

400

22.5-162

800-970

8

15

20

1500×4800

7600

5752×2200×1600

2YK1848

2

17.28

5-80

400

25-206

750

11

15

20

1800×4800

9080

6140×2470×1380

3YK1848

3

25.92

5-80

400

32-276

800-970

8

18.5

20

1800×4800

9600

6140×2710×1780

2YK1854

2

19.44

5-80

400

32-312

800-970

8

18.5

20

1800×5400

10150

6500×2600×1300

3YK1854

3

29.16

5-80

400

32-312

800-970

8

22

20

1800×5400

10840

6960×2600×1630

2YK2160

2

25.2

5-100

400

50-475

970

8

30

20

2100×6000

11780

7300×2950×2000

3YK2160

3

37.8

5-100

400

50-475

970

8

30

20

2100×6000

12800

7300×2950×2000

2YK2460

2

28.8

5-100

400

65-550

970

8

37

20

2400×6000

15600

7450×3230×1500

3YK2460

3

43.2

5-100

400

70-620

970

8

37

20

2400×6000

17600

7450×3230×1910

注:产品性能在不断改进中,参数如有更改,恕不另行通知。

YK系列圆振动筛(圆振筛)安装与调试:

   YK系列圆振动筛安装时应按设备图纸的要求预埋钢板,要求预埋钢板的上平面位于同一水平面上,安装所需的预埋钢板、底脚螺栓等均由安装部门自备。每台筛机的支承弹簧在安装前应进行选配,保证各个弹簧的高度和刚度基本一致。 振动筛出厂后,如超过6个月才安装,则安装前必须将振动器内的轴承拆下清洗,注入新润滑脂(2号锂基润滑脂)。该系列振动筛经重新安装后,用手转动偏心轴不得有阻力过大或卡死等现象,否则应及时查清原因加以调整。
   振动筛各部件安装完,检查合格后,可进行试运转,试运转前应详细检查各处的螺栓是否紧固,筛机周围是否有妨碍筛框振动的障碍物。
   试运转4-6小时,观察筛机运行情况,若发现异常声响或失振现象,应及时停机检查原因,排除故障。试运转时应检查以下项目:
   1、振动器轴承的温度,要求*高温度不超过75℃,温升不超过45℃。
   2、各处紧固螺栓的紧固情况,发现松动应及时按时拧紧。
   振动筛试运转合格后可投入生产。筛机投入生产后的头两周内,应每周将各处的紧固螺栓重新紧固一遍,以后一个月紧固一次。

YK系列圆振动筛(圆振筛)使用与维护:

   振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或有异常声响,应及时停机检查,找出原因,排除故障。振动器轴承采用2号锂基脂润滑,正常情况下,每两个月加注一次润滑脂,加注量不宜过多,否则会引起轴承过热。振动器使用6个月后,检查油脂情况,如发现变干或有硬块时,应清洗更换新油脂,轴承应每年清洗检查一次。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的振动筛分设备。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
