首页—产品推荐 >> TD75、DTⅡ系列皮带输送机

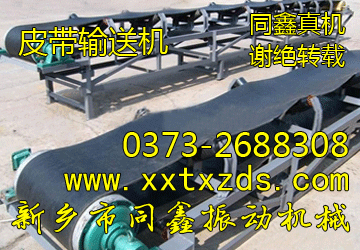

TD75系列皮带输送机(通用固定皮带输送机)-同鑫振动机械

TD75系列皮带输送机(通用固定皮带输送机)-同鑫振动机械

TD75系列皮带输送机(通用固定皮带输送机)-同鑫振动机械

TD75系列通用固定皮带输送机产品概述:

   TD75系列通用固定皮带输送机(以下简称皮带输送机)是一种输送量大、运行费用低、使用范围广的输送设备,按其支架结构分为固定式和移动式两种;按输送材料有胶带、塑料带和钢带之分。输送机的工作环境温度一般在-10℃-+40℃之间,要求物料温度不超过70℃;耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时,需采用耐油、耐酸碱的橡胶带或塑料带。皮带输送机的带宽有六种:500、650、800、1000、1200和1400mm。用户可根据皮带输送机的输送高度,物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

   皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,皮带式输送机广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定,传动可采用电动滚筒驱动,也可采用带驱动架的驱动装置。

TD75型通用固定皮带输送机输送能力表:

承载托
辊形式
带 速(m/s)

带 宽 B(mm)

500 650 800 1000 1200 1400

输 送 量 Q(t/s)

槽形

托辊

0.8 78 131 - - - -
1.0 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - - - 2202 2996

平行

托辊

0.8 41 67 118 - - -
1.0 52 88 147 230 345 460
1.25 66 110 184 288 432 588
1.6 84 142 236 368 553 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 1117

TD75型通用固定皮带输送机功率选型表(供参考)(KW)

长度m

15

30

45

60

100

150

200

300

宽度mm

500

1.0

1.3

1.7

2.0

3.2

4.6

8.0

11.1

650

1.3

1.9

2.4

2.8

4.6

9.2

11.5

16.0

800

1.9

2.9

3.6

4.3

9.7

14.0

17.5

24.3

  注:以上功率估算的工作条件为正常湿度,水平带速1m/s,物料容量1t/m³,动堆积角30°,一个空段清扫器,一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500:0.3kw;B650:0.35kw;B800:0.45kw。

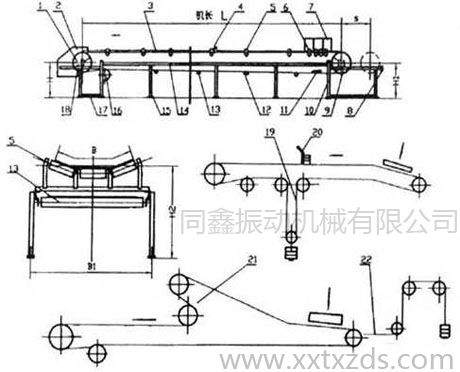

TD75型通用固定皮带输送机外形结构图:

TD75型通用固定皮带输送机产品外形结构图-同鑫振动机械

序号对照及说明:  1、传动滚筒;2、头罩;3、输送带;4、槽型调心托辊;5、槽型托辊;6、缓冲托辊;7、导料槽;8、螺旋拉紧装置;9、改向滚筒;10、尾架;11、空段清扫器;12、下平调心托辊;13、下托辊;14、中间架;15、中间支腿;16、改向滚筒;17、头架;18、弹簧清扫器;19、垂直拉紧装置;20、犁式卸料器;21、卸料车;22、车式拉紧装置

TD75型通用固定皮带输送机外形尺寸表:

带宽Bmm

500

650

800

1000

1200

1400

机身宽度mm

头架

1000-1010

1150-1160

1410-1470

1610-1630

1860-1880

2120-2130

螺旋拉紧尾架

800

960

1180

1410

1660

1860

中间架B1

870

1020

1220

1440

1690

1860

皮带面高mm

头轮H

800-2290

800-2315

800-2400

935-2500

950-2500

100-2500

尾轮H1

800

800

800

1000

1000

1000

中间段H2

800

800

800-1000

1000-1200

1000

1200

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。

-----------------------------------------------------------------------------------------------

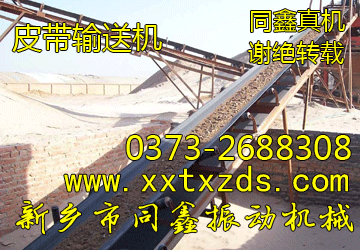

DTⅡ系列皮带输送机、带式输送机-同鑫振动机械

DTⅡ系列皮带输送机、带式输送机-同鑫振动机械

DTⅡ系列皮带输送机、带式输送机-同鑫振动机械

DTⅡ型矿山专用皮带式输送机产品概述:


DTⅡ型带式输送机是通用型输送机系列产品,广泛应用在冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业,用来输送散状物料或成件物品。根椐输送工艺的要求,可以单机输送,也可以多台或与其它输送机组成水平或倾斜的输送系统,可输送堆积密度在0.5~2.5t/m3的物料。

DTⅡ型皮带式输送机产品特点:


1、DTⅡ型固定式带式输送机适用的工作环境温度为-25~+40℃。对于在特殊环境,如要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件,应另行采取相应的防护措施。
  2、DTⅡ型固定式带式输送机均按部件系列进行设计。设计者可根据输送工艺要求按不同的地形,工况进行选型设计并组合整台输送机。
  3、本系列部件可满足水平及倾斜输送的要求,也可采用带凸弧、凹弧段与直线段组合的输送形式。允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。

DTⅡ型皮带式输送机产品的基本布置形式有下面几种:


1、水平输送机;2、倾斜输送机;3、带凸弧曲形段输送机;4、带凹弧曲形段输送机;5、带凹弧及凸弧曲形段输送机。

DTⅡ型皮带式输送机产品整体结构:


 DTⅡ型皮带式输送机产品主要部件如下:输送带,驱动装置(电机、减速机、液力偶合器、制动器、联轴器、逆止器)或电动滚筒,传动滚筒,改向滚筒,托辊,拉紧装置,清扫器,卸料器,机架,漏斗,导料槽,安全保护装置等。(见下图)

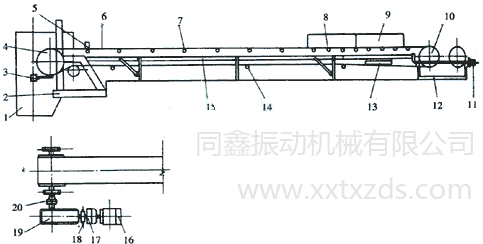

DTⅡ型皮带式输送机产品外形结构图-同鑫振动机械

  图中序号对照记说明:1、头部漏斗; 2、机架; 3、头部清扫器; 4、传动滚筒; 5、安全保护装置;6、输送带; 7、承载托辊; 8、缓冲托辊; 9、导料槽; 10、改向滚筒;11、螺旋拉紧装置; 12、尾架 ;13、空段清扫器; 14、回程托辊; 15、中间架;16、电动机; 17、液力偶合器; 18、制动器; 19、减速机; 20、联轴器。
各种带宽适用的*大块度,本系列推荐按表1选取。当输送硬岩时,带宽超过1200mm后,*大块度一般应限制在350mm,而不能随带宽的增长而加大。

表1:DTⅡ型皮带式输送机各种带宽适用的*大块度:

带宽块度mm

500

650

800

1000

1200

1400

1600

1800

2000

2200

2400

*大块度mm

100

120

200

300

350

350

350

350

350

350

350

表2:DTⅡ型皮带式输送机产品主要技术参数:

0.8

1.0

1.25

1.6

2.0

2.5

3.15

4

4.5

5.0

5.6

6.5

500

69

87

108

139

174

217

-

-

-

-

-

-

600

127

159

198

254

318

397

-

-

-

-

-

-

800

198

248

310

397

496

620

781

-

-

-

-

-

1000

324

405

507

649

811

1014

1278

1622

-

-

-

-

1200

-

593

742

951

1188

1486

1872

2377

2674

2971

-

-

1400

-

825

1032

1321

1652

2065

2602

3304

3718

4130

-

-

1600

-

-

-

-

2186

2733

3444

4373

4920

5466

6122

-

1800

-

-

-

-

2795

3491

4403

5591

6291

6989

7829

9083

2000

-

-

-

-

3470

4338

5466

6941

7808

8676

9717

11277

2200

-

-

-

-

-

-

6843

8690

9776

10863

12166

14120

2400

-

-

-

-

-

-

8289

10526

11842

13158

14737

17104

表3:DTⅡ型皮带式输送机传动型式与传动功率的关系:

传动型式

功率范围(kw

备注

弹性联轴器直接传动

2.237

功率≤200kw时电压为380V
功率≥220kw时电压为6000V

Y系列电机加液力偶合器

45315

电动滚筒直接传动

2.255

绕线式电机

220800

备注:除电动滚筒直接传动外,其余传动型式均配相应的减速器。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
