   弹性连杆式振动输送机

产品概述:弹性连杆式振动输送机是一种借助振动作用连续输送物料的设备。它主要由激振器、承载槽、主振弹簧和机架等组成。可用于水平、缓倾斜输送各种松散物料。在输送过程中可同时完成筛分、干燥、脱水、冷却、混合等工艺。机体采用密封的槽体进行输送,环保无污染,适宜粉尘多和含有害成分的物料使用。

弹性连杆式振动输送机

弹性连杆式振动输送机

弹性连杆式振动输送机是一种借助振动作用连续输送物料的设备。它主要由激振器、承载槽、主振弹簧和机架等组成。可用于水平、缓倾斜输送各种松散物料。在输送过程中可同时完成筛分、干燥、脱水、冷却、混合等工艺。机体采用密封的槽体进行输送,环保无污染,适宜粉尘多和含有害成分的物料使用。

弹性连杆式振动输送机结构形式:

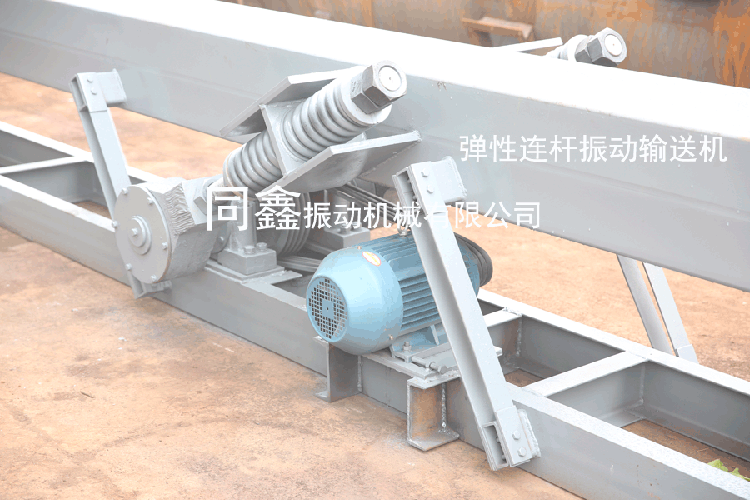

弹性连杆式振动输送机是由槽体、机架、隔振弹簧、主振弹簧、电动机、三角皮带、皮带轮、偏心轴(曲柄)、驱动连杆、驱动橡胶弹簧和支撑摆杆组成。

弹性连杆振动输送机外形结构示意图

弹性连杆式振动输送机工作原理:

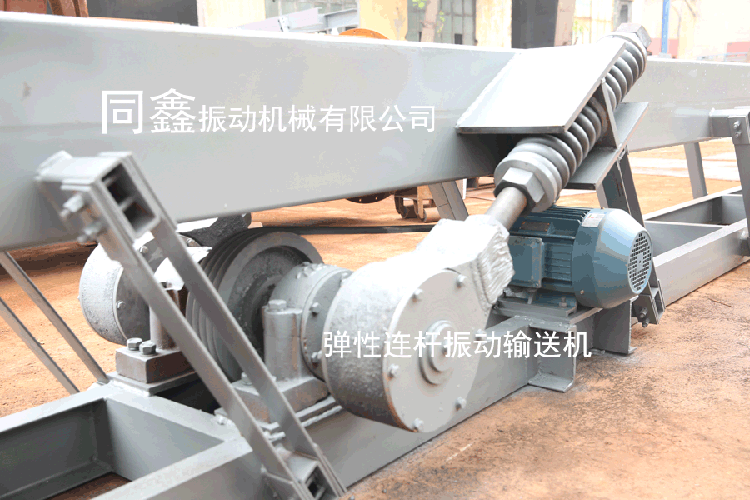

当电动机通过三角皮带轮带动偏心轴(曲柄)转动时,驱动连杆和橡胶弹簧驱动槽体实现直线往复运动(线性振动)从而带动物料向前作定向抛掷运动,而达到输送的目的。

用途:广泛用于冶金、煤炭、建材、化工、食品等行业中粉状及颗粒状物料输送。
特点:
该机型结构简单、安装、维修方便、能耗低、无粉尘溢散、噪音低等优点。

弹性连杆式振动输送机安装与调试:

弹性连杆式振动输送机一般采用水平安装形式,亦可采用上倾或下倾式安装,倾斜角度不大于8°。机构形式为单质体时,应控制平衡配重的安装和地脚紧固件的紧固。
机构形式为双质体时,应调整好隔振弹簧的安装可靠性及各连杆、主振弹簧及支撑摆杆(铰支链)的安装可靠。各铰支点、轴承座、偏心轴等传动机构均应加注锂基润滑脂。电动机、皮带轮处应有可靠的防护罩。各处紧固件紧固可靠后,可进行运行调试。
弹性连杆式振动输送机应进行空载试车2~3小时,对各运动构件、支点、传动件观察是否有异常或有异常声响,检查其激振方向角、振幅和振动噪音,其结果均应符合设计要求和有关技术规范或有关技术协议。

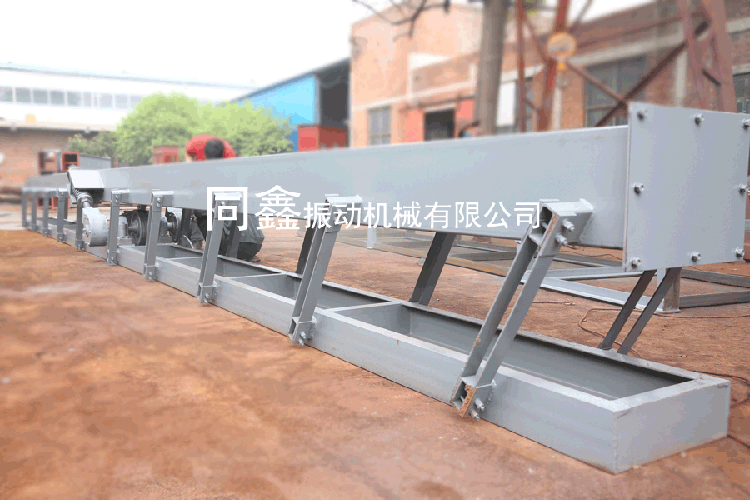

弹性连杆式振动输送机

弹性连杆式振动输送机

弹性连杆式振动输送机

弹性连杆式振动输送机

★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
