---------------同鑫 摇摆筛,方型摇摆筛---------------

方型摇摆筛产品概述:

方形摇摆筛

方型摇摆筛又称为往复式振动筛、精密振动筛,是一种具有高精度大产量的高效筛分设备,它具有自清网效果,筛网利用率高寿命长,密封效果好;其筛面一般为水平或微倾斜布置。方形摇摆筛广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业;根据用户需要可制作成一层或多层筛面。方形摇摆筛由进出料口、筛网筛箱、振动源及减震器部件构成。该机具有结构先进实用、性能稳定可靠、操作维护方便、处理量大、噪音低、抗腐蚀、振幅可调、能耗低、安装调试方便、制造费用低、清洗无死角、无粉尘飞扬等优势。

方型摇摆筛产品特点:

筛分量大,独有的多层分级设计,一机分两组,一台抵多台使用,产量翻倍。

全封闭结构,粉尘不飞扬,筛机振动小、噪音低,符合环境保护要求。

柔性筛分,换网便捷,操作简单,牢固可靠。使用寿命长,从而减少维护成本。

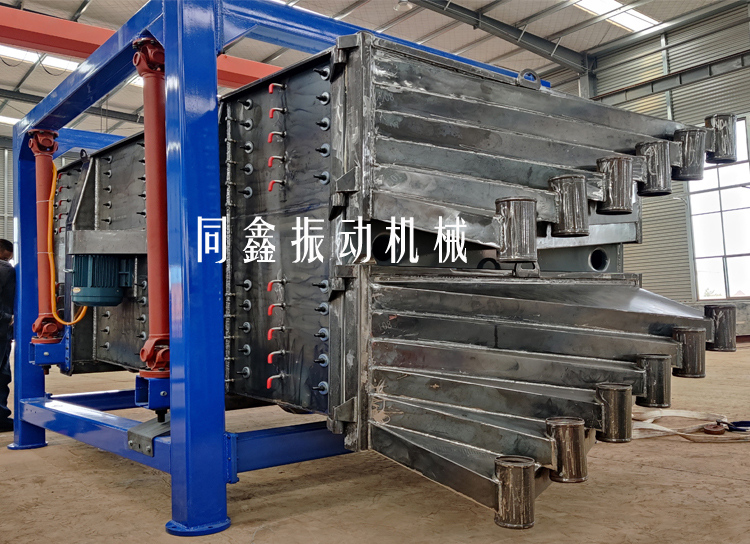

方型摇摆筛外形结构图:

方型摇摆筛外形结构示意图

方型摇摆筛

方型摇摆筛产品工作原理:

从筛机摇动体即筛箱运动轨迹来看,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据方形摇摆振动筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置。筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,小于筛面孔径的物理通过筛孔落到下层成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,从而完成筛分工作。

方型摇摆筛技术参数表:

设备型号

筛网尺寸

筛分面积

筛网倾角

筛网层数

功率

回转次数

筛箱行程

FYBS-1536

1.5*3.5m

4.5-9m²

5-8°

1-10

5.5kw

180-260

25-60mm

FYBS-2040

2.0*4.0

8-9 m²

7.5kw

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的摇摆筛。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
